915系列直行链

顶板链的链板通常比较宽大且厚实，其形状多为平板状。915系列为世界标准形状，所有零件均采用金属制造。采用圆弧倒角，顶板上表面边缘圆滑。传送顺畅、平滑，横向和纵向间隙减小，更有利于产品运作。83.8mm宽的链片用于85mm宽的节距轨道上，可以减小链片间的横向间距。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

卓越的表面光洁度与平整度，优质的合金钢材质增强了耐磨性与滑动性能，适用于高速瓶装线 。

硬化销轴（PHD系列）使链板在相当长的一段时间内，具有最强的抗拉伸性。横向和纵向间距大大减小(PRIMA链)。

83.8mm宽的链片用于85mm宽的节距轨道上，可以减小链片间的横向间距。

采用圆弧倒角，顶板上表面边缘圆滑。传送顺畅、平滑，横向和纵向间隙减小，更有利于产品运作。

可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

顶板上可直接负载运输物品，可以使输送的物品平稳地放置在上面。

可用我司815系列链轮和250系列惰轮。

可根据客户需要定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛参与各类物件的输送，为其输送物料。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

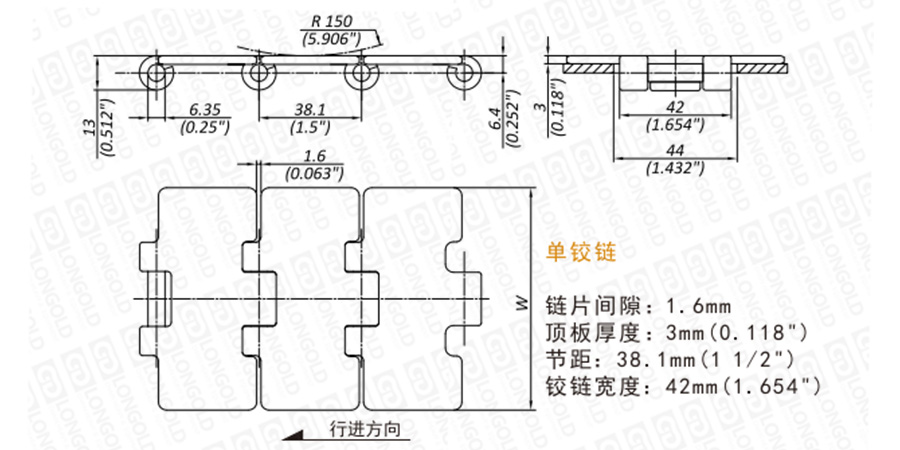

■链条本体结构详见如上图

上图为LD915系列 直行链的结构图，图纸已标明本体尺寸。

可根据客户的需求，定制规格的种类以及外观颜色，详细请咨询隆德技术人员。


■材质以及部分对应参数

隆德链号

材质

链片宽度

表面光洁度

铰链打磨

参考重量

屈服强度

PDF图纸

DXF图纸

W

Ra

链片

销轴

mm

inch

μm

kg/m

lbs/lt

LD915-K571-P

PRIMA

(P)

奥氏体

不锈钢

57.10

2.25

0.30

X

2.00

1.34

请咨询

请咨询

请咨询

LD915-K635-P

63.50

2.50

0.30

X

2.14

1.44

LD915-K667-P

66.70

2.63

0.30

X

2.21

1.49

915-K826-P

82.60

3.25

0.30

○

2.57

1.72

LD915-K838-P

83.80

3.30

0.30

○

2.60

1.75

LD915-K889-P

88.90

3.50

0.30

X

2.71

1.82

LD915-K1016-P

101.60

4.00

0.30

X

2.99

2.00

LD915-K1143-P

114.30

4.50

0.30

X

3.28

2.20

LD915-K1524-P

152.40

6.00

0.30

X

4.13

2.78

LD915-K1905-P

190.50

7.50

0.30

X

4.99

3.35

LD915-K826-S

碳钢

(S)

表面

硬化钢

82.60

3.25

-

X

2.58

1.73

LD915-K1016-S

101.60

4.00

-

X

3.01

2.02

LD915-K1143-S

114.30

4.50

-

X

3.30

2.22

LD915-K1524-S

152.40

6.00

-

X

4.15

2.79

LD915-K1905-S

190.50

7.50

-

X

5.02

3.38

LD915-K826-SS-4

铁素

不锈钢
(SS-4)

奥氏体

不锈钢

82.60

3.25

0.30

X

2.52

1.69

LD915-K838-SS-4

83.80

3.30

0.30

X

2.55

1.71

LD915-K1143-SS-4

114.30

4.50

0.30

X

3.21

2.16

LD915-K1905-SS-4

190.50

7.50

0.30

X

4.96

3.33

LD915-K826-SS

奥氏体

不锈钢
(SS)

奥氏体

不锈钢

82.60

3.25

0.30

X

2.57

1.72

LD915-K1016-SS

101.60

4.00

0.30

X

2.99

2.01

LD915-K1143-SS

114.30

4.50

0.30

X

3.28

2.20

LD915-K1524-SS

152.40

6.00

0.30

X

4.13

2.78

LD915-K1905-SS

190.50

7.50

0.30

X

4.99

3.35

注：○表示铰链打磨，X表示铰链未打磨。


型号表示例


LD915
 - K826
 -
 P
（1）
（2）
（3）


（1）链条系列

（2）链片宽度

（3）链片材质


订购方法


标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
