2815系列惰轮-机加工分体式

机加工分体式惰轮是一种通过机械加工方式制造的、采用分体式设计的惰轮。2815系列惰轮-机加工分体式是与顶板链配套使用的一种惰轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式设计便于组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

惰轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式设计组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数惰轮提供选择，满足不同的需求。

适用于：2815/HDG2815系列顶板链。

可根据客户需求定制惰轮的材质和轮毂部分。

在选择惰轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

惰轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大

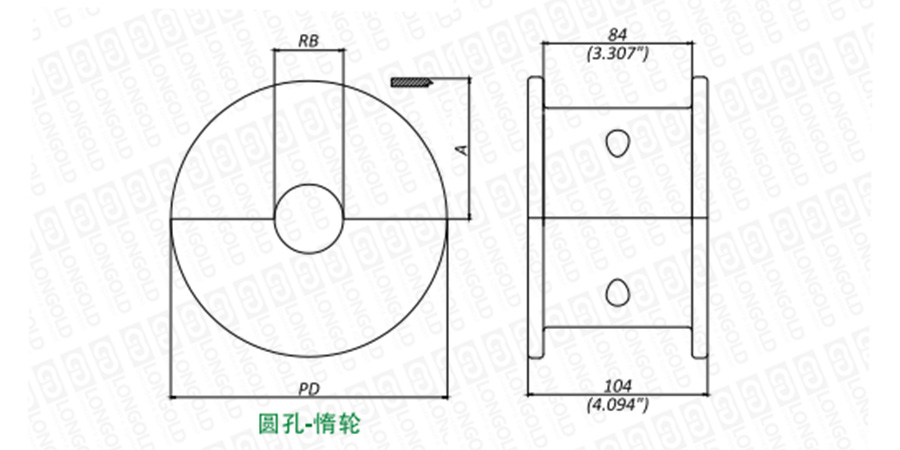

■链条本体结构详见如上图

上图为2815系列惰轮-机加工分体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

OD

A

惰轮

T

mm

inch

mm

inch

mm

inch

kg

lbs

CMAS0428151925

19.00

118.00

4.646

59.00

2.323

25.00

-

0.76

1.67

请咨询

请咨询

CMAS0428151930

30.00

0.73

1.61

CMAS04281S1935

35.00

0.70

1.55

CMAS0428151940

40.00

0.67

1.47

CMAS04281519254

-

1

0.76

1.67

CMAS04281519317

1 1/4

0.73

1.61

CMAS04281519349

1  7/16

0.70

1.55

CMAS04281519381

1 1/2

0.63

1.39

CMAS0428152125

21.00

129.800

5.11

64.900

2.555

25.00

-

0.97

2.14

CMAS0428152130

30.00

0.94

2.08

CMAS0428152135

35.00

0.91

2.02

CMAS0428152140

40.00

0.88

1.94

CMAS04281521254

-

1

0.97

2.14

CMAS04281521317

1 1/4

0.94

2.08

CMAS04281521349

1  3/8

0.91

2.02

CMAS04281521381

1 1/2

0.89

1.97

CMAS0428152325

23.00

142.30

5.602

71.15

2.801

25.00

-

1.22

2.69

CMAS0428152330

30.00

1.20

2.64

CMA50428152335

35.00

1.16

2.57

CMAS0428152340

40.00

1.13

2.49

CMAS0428152325

-

1

1.22

2.69

CMAS0428152330

1 1/4

1.20

2.64

CMAS0428152335

1  3/8

1.16

2.57

CMAS0428152340

1 1/2

1.14

2.52

CMAS0428152525

25.00

154.700

6.09

77.350

3.045

25.00

-

1.49

3.29

CMAS0428152530

30.00

1.46

3.23

CMAS0428152535

35.00

1.43

3.16

CMA504281?52540

40.00

1.40

3.08

CMAS04281525254

-

1

1.49

3.28

CMAS04281525317

1 1/4

1.46

3.23

CMAS04281525349

1  3/8

1.43

3.16

CMAS04281525381

1 1/2

1.41

3.12

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMAS04
2815
19
25
（1）
（2）
（3）
（4）


（1）机加工分体式惰轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法


订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
