2815系列链轮-注塑分体式

注塑分体式链轮是一种在注塑工艺下生产的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动，2815系列链轮-注塑分体式是与顶板链配套使用的一种链轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式链轮设计便于主动轮和从动轮的组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀镍黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

适用于：2815/HDG2815系列顶板链。

可根据客户需求定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大

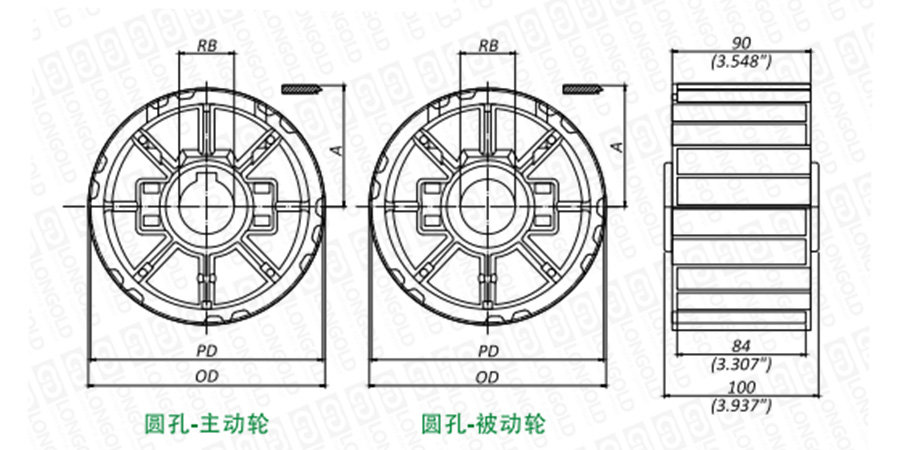

■链条本体结构详见如上图

上图为2815系列链轮-注塑分体式主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

分度圆直径

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

PD

OD

A

主动轮

被动轮

T

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMT0228152502

CMT0328152502

25.00

153.20

6.03

154.20

6.07

80.00

3.15

25.00

-

1.05

2.30

请咨询

请咨询

CMT0228152503

CMT0328152503

30.00

1.03

2.27

CMT0228152504

CMT0328152504

35.00

1.01

2.22

CMT0228152505

CMT0328152505

40.00

0.98

2.16

CMT0228152508

CMT0328152508

-

1 1/4

1.04

2.29

CMT0228152511

CMT0328152511

1 3/8

1.03

2.27

CMT0228152509

CMT0328152509

1  7/16

1.02

2.25

CMT0228152510

CMT0328152510

1 1/2

1.01

2.24

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMT02
2815
25
02
（1）
（2）
（3）
（4）


（1）注塑分体式主动轮

（2）链轮系列

（3）齿数

（4）型号


订购方法


订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
