820系列链轮-注塑分体式

注塑分体式链轮是一种在注塑工艺下生产的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动，820系列链轮-注塑分体式是与顶板链配套使用的一种链轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式链轮设计便于主动轮和从动轮的组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀镍黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

适用于：820/HFX820/831系列顶板链。

可根据客户需求定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

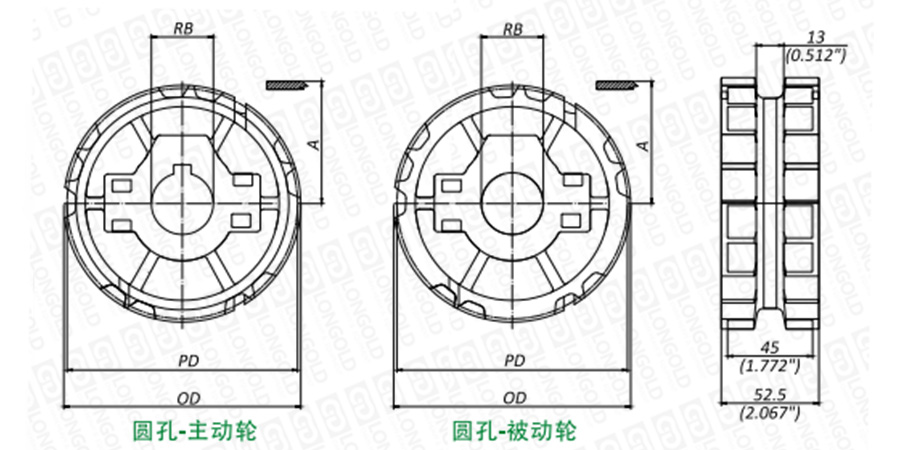

上图为820系列链轮-注塑分体式主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

分度圆直径

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

PD

OD

A

主动轮

被动轮

T

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMT028201901

CMT038201901

19.00

117.34

4.62

117.00

4.61

61.67

2.44

25.00

-

0.36

0.79

请咨询

请咨询

CMT028201902

CMT038201902

30.00

0.35

0.77

CMT028201903

CMT038201903

35.00

0.34

0.75

CMT028201904

CMT038201904

40.00

0.33

0.73

CMT028201905

CMT038201905

45.00

0.22

0.49

CMT028201906

CMT038201906

-

1

0.36

0.79

CMT028201908

CMT038201908

1 1/4

0.35

0.77

CMT028201911

CMT038201911

1 3/8

0.35

0.77

CMT028201909

CMT038201909

1  7/16

0.34

0.75

CMT028201910

CMT038201910

1 1/2

0.33

0.73

CMT028202101

CMT038202101

21.00

129.30

5.091

130.00

5.19

68.05

2.68

25

-

0.48

1.05

CMT028202102

CMT038202102

30

0.47

1.03

CMT028202103

CMT038202103

35

0.46

1.01

CMT028202104

CMT038202101

40

0.45

0.98

CMT028202105

CMT038202105

45

0.43

0.95

CMT028202106

CMT038202106

-

1

0.48

1.05

CMT028202108

CMT038202108

1 1/4

0.46

1.02

CMT028202111

CMT038202111

1 3/8

0.46

1.02

CMT028202109

CMT038202109

1  7/16

0.45

1.00

CMT028202110

CMT038202110

1 1/2

0.45

0.99

CMT028202301

CMT038202301

23.00

141.20

5.56

141.90

5.59

74.00

2.91

25.00

-

0.52

1.15

CMT028202302

CMT038202302

30.00

0.51

1.13

CMT028202303

CMT038202303

35.00

0.50

1.11

CMT028202304

CMT038202304

40.00

0.49

1.08

CMT028202305

CMT038202305

45.00

0.48

1.05

CMT028202306

CMT038202306

-

1

0.52

1.15

CMT028202308

CMT038202308

1 1/4

0.51

1.13

CMT028202311

CMT038202311

1 3/8

0.51

1.13

CMT028202309

CMT038202309

1  7/16

0.50

1.10

CMT028202310

CMT038202310

1 1/2

0.50

1.09

CMT028202501

CMT038202501

25.00

153.20

6.03

154.20

6.07

80.00

3.15

25

-

0.57

1.26

CMT028202502

CMT038202502

30

0.56

1.24

CMT028202503

CMT038202503

35

0.55

1.22

CMT028202504

CMT038202504

40

0.54

1.19

CMT028202505

CMT038202505

45

0.53

1.16

CMT028202506

CMT038202506

-

1

0.57

1.26

CMT028202508

CMT038202508

1 1/4

0.56

1.23

CMT028202511

CMT038202511

1 3/8

0.56

1.23

CMT028202509

CMT038202509

1  7/16

0.55

1.21

CMT028202510

CMT038202510

1 1/2

0.55

1.20

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMT02
820
19
01
（1）
（2）
（3）
（4）


（1）主动轮

（2）链轮系列

（3）齿数

（4）型号


订购方法

订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
