821系列惰轮-机加工分体式

机加工分体式惰轮是一种通过机械加工方式制造的、采用分体式设计的惰轮。821系列惰轮-机加工分体式是与顶板链配套使用的一种惰轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式设计便于组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

惰轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式设计组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数惰轮提供选择，满足不同的需求。

适用于：821/HFX821系列顶板链。

可根据客户需求定制惰轮的材质和轮毂部分。

在选择惰轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

惰轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

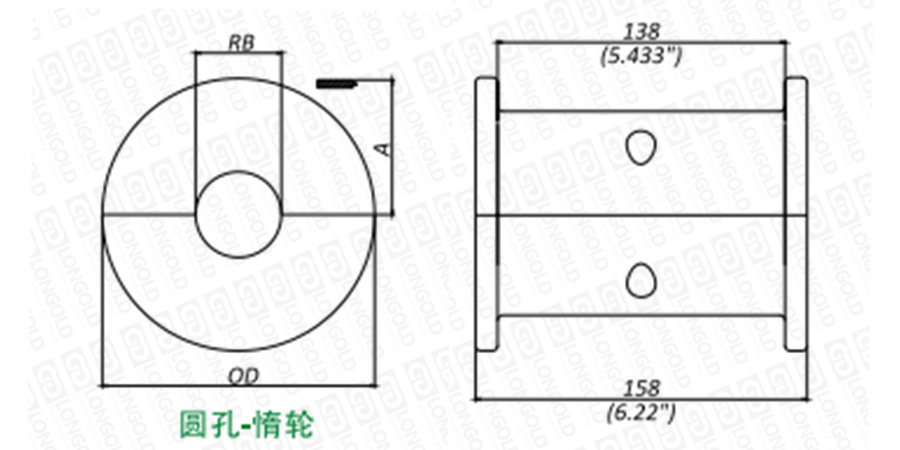

上图为821系列惰轮-机加工分体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

OD

A

惰轮

T

mm

inch

mm

inch

mm

inch

kg

lbs

CMAS048211925

19.00

118.00

4.646

59.00

2.323

25.00

-

1.07

2.36

请咨询

请咨询

CMAS048211930

30.00

1.03

2.27

CMAS048211935

35.00

0.98

2.17

CMAS048211940

40.00

0.93

2.05

CMAS0482119254

-

1

1.07

2.35

CMAS0482119317

1 1/4

1.03

2.27

CMAS0482119349

1 3/8

0.98

2.17

CMAS0482119365

1  7/16

0.97

2.13

CMAS0482119381

1 1/2

0.88

1.93

CMAS048212125

21.00

129.80

5.110

64.90

2.555

25.00

-

1.39

3.05

CMAS048212130

30.00

1.35

2.97

CMAS048212135

35.00

1.30

2.87

CMAS048212140

40.00

1.25

2.75

CMAS0482121254

-

1

1.38

3.05

CMAS0482121317

1 1/4

1.38

3.05

CMAS0482121349

1 3/8

1.35

2.97

CMAS0482121365

1  7/16

1.30

2.87

CMAS0482121381

1 1/2

1.27

2.79

CMAS048212325

23.00

142.30

5.602

71.15

2.801

25.00

-

1.75

3.87

CMAS048212330

30.00

1.72

3.78

CMAS048212335

35.00

1.67

3.68

CMAS048212340

40.00

1.62

3.56

CMAS0482123254

-

1

1.75

3.86

CMAS0482123317

1 1/4

1.75

3.86

CMAS0482123349

1 3/8

1.72

3.78

CMAS0482123365

1  7/16

1.67

3.68

CMAS0482123381

1 1/2

1.64

3.61

CMAS048212525

25.00

154.70

6.091

77.35

3.045

25.00

-

2.16

4.75

CMAS048212530

30.00

2.12

4.67

CMAS048212535

35.00

2.07

4.56

CMAS048212540

40.00

2.02

4.45

CMAS0482125254

-

1

2.15

4.75

CMAS0482125317

1 1/4

2.15

4.75

CMAS0482125349

1 3/8

2.12

4.67

CMAS0482125365

1  7/16

2.07

4.56

CMAS0482125381

1 1/2

2.04

4.49

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMAS04
821
19
25
（1）
（2）
（3）
（4）


（1）机加工分体式惰轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法

订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
