882系列链轮-机加工分体式

机加工分体式链轮是一种通过机械加工方式制造的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动，882系列链轮-机加工分体式是与顶板链配套使用的一种链轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式链轮设计便于主动轮和从动轮的组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

适用于：8257/HFX8257/882/882T/882M/HFX882T/HFX882M系列顶板链。

可根据客户需求定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

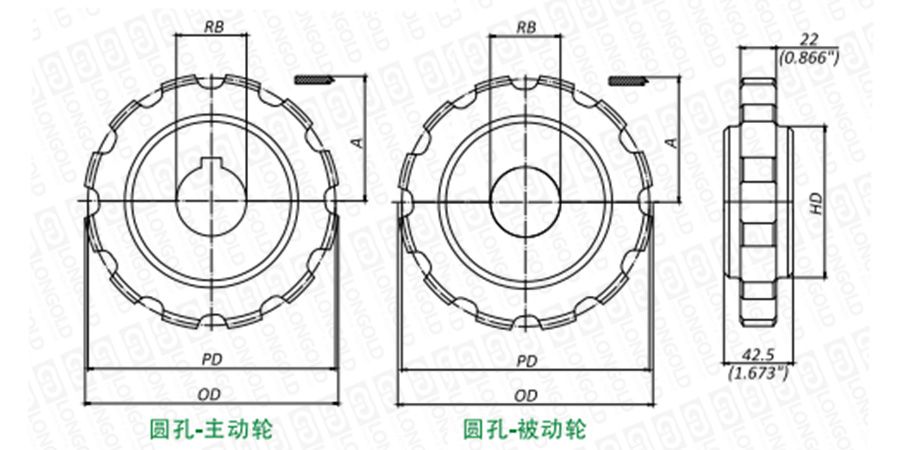

上图为882系列链轮-机加工分体式主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

分度圆直径

齿顶圆直径

垫条定位

轮毂直径

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

PD

OD

A

HD

主动轮

被动轮

T

mm

inch

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMAS028820925

CMAS038820925

9.00

111.40

4.386

111.80

4.402

60.40

2.378

60.00

2.360

25.00

-

0.28

0.62

请咨询

请咨询

CMAS028820930

CMAS038820930

30.00

0.27

0.60

CMAS028820935

CMAS038820935

35.00

0.26

0.57

CMAS028820940

CMAS038820940

40.00

0.25

0.54

CMAS0288209254

CMAS0388209254

-

1

0.28

0.62

CMAS0288209317

CMAS0388209317

1 1/4

0.27

0.59

CMAS0288209381

CMAS0388209381

1 1/2

0.25

0.55

CMAS028821025

CMAS038821025

10.00

123.29

4.878

124.40

4.898

66.65

2.624

75.00

2.950

25.00

-

0.37

0.82

CMAS028821030

CMAS038821030

30.00

0.36

0.80

CMA5028821035

CMAS038821035

35.00

0.35

0.77

CMAS028821040

CMAS038821040

40.00

0.34

0.74

CMAS0288210254

CMAS0388210254

-

1

0.37

0.82

CMAS0288210317

CMAS0388210317

1 1/4

0.35

0.76

CMAS0288210381

CMAS0388210381

1 1/2

0.30

0.67

CMAS028821125

CMAS038821125

11.00

135.24

5.324

136.90

5.390

72.32

2.874

85.00

3.350

25.00

-

0.45

1.00

CMAS028821130

CMAS038821130

30.00

0.44

0.98

CMAS028821135

CMAS038821135

35.00

0.43

0.95

CMAS028821140

CMAS038821140

40.00

0.42

0.92

CMAS0288211254

CMAS0388211254

-

1

0.45

1.00

CMAS0288211317

CMAS0388211317

1 1/4

0.43

0.95

CMAS0288211381

CMAS0388211381

1 1/2

0.42

0.93

CMAS028821225

CMAS038821225

12.00

147.21

5.796

147.30

5.878

78.31

3.083

90.00

3.540

25.00

-

0.56

1.24

CMAS028821230

CMAS038821230

30.00

0.55

1.21

CMAS028821235

CMAS038821235

35.00

0.54

1.18

CMAS028821240

CMAS038801240

40.00

0.52

1.15

CMAS0288212254

CMAS0388212254

-

1

0.56

1.23

CMAS0288212317

CMAS0388212317

1 1/4

0.54

1.18

CMAS0288212381

CMAS0388212381

1 1/2

0.53

1.17

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMAS02
882
09
25
（1）
（2）
（3）
（4）


（1）机加工分体式主动轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法

订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
