882系列惰轮-机加工分体式

机加工分体式惰轮是一种通过机械加工方式制造的、采用分体式设计的惰轮。882系列惰轮-机加工分体式是与顶板链配套使用的一种惰轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式设计便于组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

惰轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式设计组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数惰轮提供选择，满足不同的需求。

适用于882T和HFX882T系列顶板链。

可根据客户需求定制惰轮的材质和轮毂部分。

在选择惰轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

惰轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

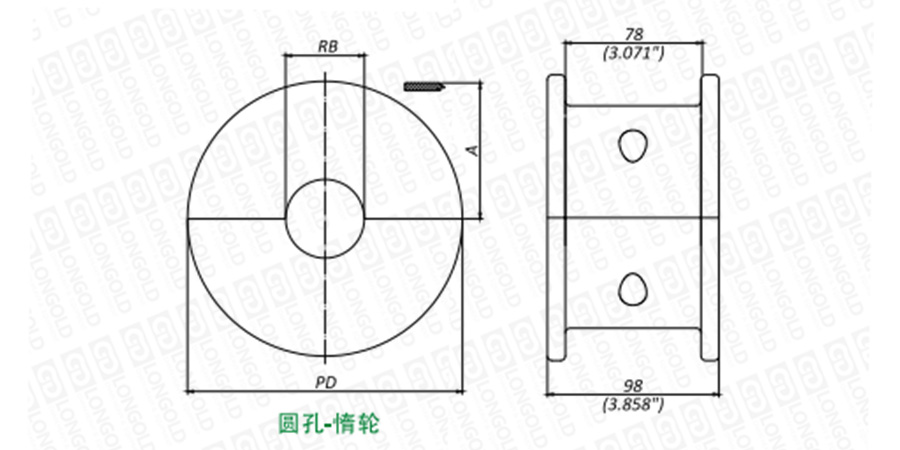

上图为882系列惰轮-机加工分体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

OD

A

惰轮

T

mm

inch

mm

inch

mm

inch

kg

lbs

CMAS048820925

9.00

118.00

4.646

59.00

2.323

25.00

-

0.59

1.30

请咨询

请咨询

CMAS048820930

30.00

0.57

1.25

CMAS048820935

35.00

0.54

1.18

CMAS048820940

40.00

0.50

1.11

CMAS0488209254

-

1

0.59

1.30

CMAS0488209317

1 1/4

0.56

1.23

CMAS0488209381

1 1/2

0.52

1.14

CMAS048821025

10.00

129.80

5.110

64.90

2.555

25.00

-

0.79

1.74

CMAS048821030

30.00

0.76

1.67

CMAS048821045

35.00

0.73

1.60

CMAS048821040

40.00

0.69

1.53

CMAS0488210254

-

1

0.78

1.72

CMAS0488210317

1 1/4

0.72

1.58

CMAS0488210381

1 1/2

0.62

1.37

CMAS048821125

11.00

142.30

5.602

71.15

2.801

25.00

-

0.98

2.17

CMAS048821130

30.00

0.96

2.12

CMAS048821135

35.00

0.93

2.05

CMAS048821140

40.00

0.90

1.98

CMAS0488211254

-

1

0.98

2.17

CMAS0488211317

1 1/4

0.93

2.05

CMAS0488211381

1 1/2

0.91

2.01

CMAS048821225

12.00

154.70

6.091

77.35

3.045

25.00

-

1.24

2.74

CMAS048821230

30.00

1.22

2.69

CMAS048821235

35.00

1.19

2.62

CMAS048821240

40.00

1.16

2.55

CMAS0488212254

-

1

1.24

2.74

CMAS0488212317

1 1/4

1.19

2.62

CMAS0488212381

1 1/2

1.17

2.58

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMAS04
882
09
25
（1）
（2）
（3）
（4）


（1）机加工分体式惰轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法

订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
