9157系列链轮

机加工分体式链轮是一种通过机械加工方式制造的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动，9157系列链轮是与顶板链配套使用的一种链轮，采用玻璃纤维增强塑料树脂制成，具有高转矩抗力，分体式链轮设计便于主动轮和从动轮的组装和拆卸。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

适用于：HD9157/HDG9157/HD9857M/HDG9857M系列顶板链。

可根据客户需求定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

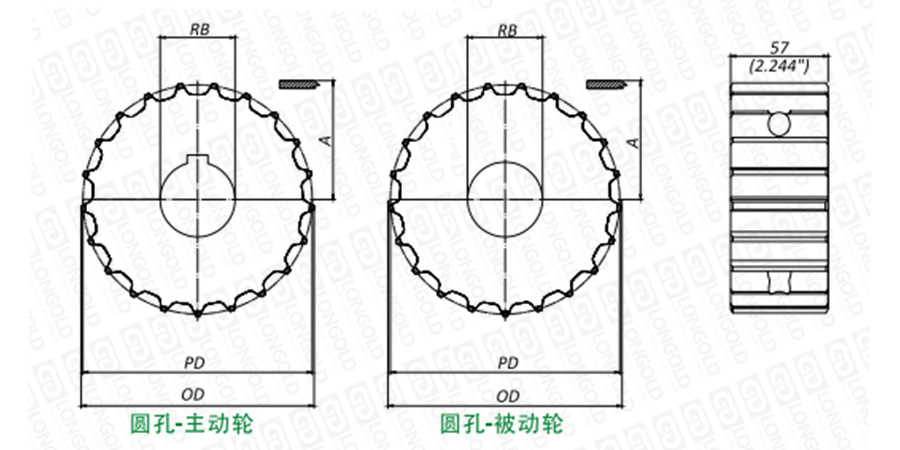

上图为9157系列链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

分度圆直径

齿顶圆直径

垫条定位

孔径

参考重量

PDF图纸

DXF图纸

圆孔RB

PD

OD

A

主动轮

被动轮

T

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMAS0291571925

CMAS0391571925

19.00

117.34

4.620

117.00

4.606

62.07

2.444

25.00

-

0.68

1.50

请咨询

请咨询

CMAS0291571930

CMAS0391571930

30.00

0.66

1.46

CMAS0291571935

CMAS0391571935

35.00

0.64

1.41

CMAS0291571940

CMAS0391571940

40.00

0.63

1.39

CMAS02915719254

CMAS03915719254

-

1

0.68

1.50

CMAS02915719317

CMAS03915719317

1 1/4

0.67

1.48

CMAS02915719349

CMAS03915719349

1 3/8

0.66

1.46

CMAS02915719365

CMAS03915719365

1  7/16

0.64

1.41

CMAS02915719381

CMAS03915719381

1 1/2

0.62

1.37

CMAS0291572125

CMAS0391572125

21.00

129.26

5.089

129.40

5.094

68.03

2.678

25.00

-

0.74

1.64

CMAS0291572130

CMAS0391572130

30.00

0.73

1.60

CMAS0291572135

CMAS0391572135

35.00

0.71

1.57

CMAS0291572140

CMAS0391572140

40.00

0.69

1.53

CMAS02915721254

CMAS03915721254

-

1

0.74

1.63

CMAS02915721317

CMAS03915721381

1 1/4

0.73

1.60

CMAS02915721349

CMAS03915721349

1 3/8

0.73

1.60

CMAS02915721365

CMAS03915721365

1  7/16

0.71

1.57

CMAS02915721381

CMAS03915721381

1 1/2

0.70

1.54

CMAS0291572325

CMAS0391572325

23.00

141.22

5.560

141.90

5.587

74.01

2.914

25.00

-

0.99

2.18

CMAS0291572330

CMAS0391572330

30.00

0.98

2.16

CMAS0291572335

CMAS0391572335

35.00

0.96

2.12

CMAS0291572340

CMAS0391572340

40.00

0.94

2.07

CMAS02915723254

CMAS03915723254

-

1

0.99

2.18

CMAS02915723317

CMAS03915723317

1 1/4

0.99

2.18

CMAS02915723349

CMAS03915723349

1 3/8

0.98

2.16

CMAS02915723365

CMAS03915723365

1  7/16

0.96

2.12

CMAS02915723381

CMAS03915723381

1 1/2

0.94

2.07

CMAS0291572525

CMAS0391572525

25.00

153.20

6.031

154.20

6.071

80.00

3.150

25.00

-

1.09

2.40

CMAS0291572530

CMAS0391572530

30.00

1.07

2.37

CMAS0291572535

CMAS0391572535

35.00

1.06

2.33

CMAS0291572540

CMAS0391572540

40.00

1.04

2.29

CMAS02915725254

CMAS03915725254

-

1

1.09

2.40

CMAS02915725317

CMAS03915725317

1 1/4

1.09

2.40

CMAS02915725349

CMAS03915725349

1 3/8

1.07

2.37

CMAS02915725365

CMAS03915725365

1  7/16

1.06

2.33

CMAS02915725381

CMAS03915725381

1 1/2

1.05

2.31

CMAS0291572725

CMAS0391572725

27.00

165.21

6.504

166.40

6.551

86.01

3.386

25.00

-

1.27

2.80

CMAS0291572730

CMAS0391572730

30.00

1.26

2.77

CMAS0291572735

CMAS0391572735

35.00

1.24

2.74

CMAS0291572740

CMAS0391572740

40.00

1.22

2.69

CMAS02915727254

CMAS03915727254

-

1

1.27

2.80

CMAS02915727317

CMAS03915727317

1 1/4

1.27

2.80

CMAS02915727349

CMAS03915727349

1 3/8

1.26

2.77

CMAS02915727365

CMAS03915727365

1  7/16

1.24

2.74

CMAS02915727381

CMAS03915727381

1 1/2

1.23

2.71

注：英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMAS02
9157
19
25
（1）
（2）
（3）
（4）


（1）机加工分体式主动轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法


订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
