A60系列链轮

机加工一体式A60系列链轮是一种通过机械加工方式制造的、采用一体式设计的链轮。A60系列链轮是与顶板链配套使用的一种链轮，钢制材料链轮，具有较高的强度和硬度，能够承受较大的载荷，一体式链轮设计使得小巧灵活，便于安装在狭隘空间。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

链轮材质为碳钢。

钢制材料链轮，具有较高的强度和硬度，能够承受较大的载荷，适用于各种工业领域中的传动系统。

相比于其他材料如不锈钢、合金钢等，碳钢的价格相对较低，使得碳钢链轮在成本方面具有一定的优势。

一体式链轮设计使得小巧灵活，便于安装在狭隘空间。

齿形精确，可以与顶板链良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

适用于：1864/1874T/863/1863T/1873T/HFX1873T/GV1874T/EV1874T/GW1873T/EW1873T/GD1873T/GU1873T/GC1873T系列顶板链。

可根据客户需求定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供动力。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。

塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

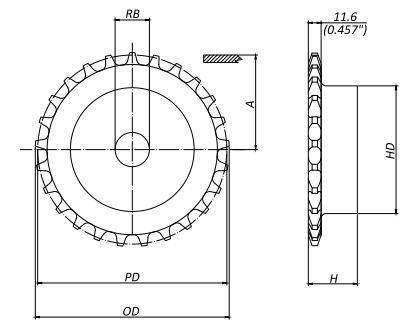

上图为A60系列链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及对应参数

链轮型号

齿数

分度圆直径

齿顶圆直径

垫条定位

轮毂高度

厚度

孔径

参考重量

PDF图纸

DXF图纸

圆 孔 R B

PD

OD

A

HD

H

惰轮

T

mm

inch

mm

inch

mm

inch

mm

inch

mm

inch

mm

inch

kg

lbs

CMA02A601514

15*

91.63

3.607

99.80

3.929

56.22

2.213

70.00

2.76

35.00

1.38

14.00

0.55

1.26

2.78

请咨询

请咨询

CMA02A601716

17*

103.67

4.081

111.50

4.390

62.24

2.450

80.00

3.15

35.00

1.38

16.00

0.63

1.67

3.68

CMA02A601916

19

115.75

4.557

124.20

4.890

68.28

2.688

80.00

3.15

35.00

1.38

16.00

0.63

1.82

4.01

CMA02A602120

21

127.82

5.032

136.00

5.354

74.31

2.926

90.00

3.54

40.00

1.57

20.00

0.79

2.48

5.47

CMA02A602320

23

139.90

5.508

149.00

5.866

80.35

3.163

90.00

3.54

40.00

1.57

20.00

0.79

2.71

5.97

CMA02A602520

25

152.00

5.984

160.00

6.299

86.40

3.402

90.00

3.54

40.00

1.57

20.00

0.79

2.91

6.42

CMA02A602720

27

164.09

6.460

172.30

6.783

92.45

3.640

95.00

3.74

40.00

1.57

20.00

0.79

3.39

7.47

CMA02A602920

29

176.19

6.937

184.10

7.248

98.50

3.878

95.00

3.74

40.00

1.57

20.00

0.79

3.68

8.11

CMA02A603125

31

188.31

7.414

196.30

7.728

104.56

4.116

100.00

3.94

40.00

1.57

25.00

0.98

4.18

9.22

注：带*标记的链轮齿数不可用于1863T/1873T/1864/1874T/HFX1873T/EV1874T/GD1874T/GW1873T/EW1873T/GD/1873T/GU1873T及GC1873T系列。


型号表示例


CMAS02
A60
15
14
（1）
（2）
（3）
（4）


（1）机加工一体式链轮

（2）链轮系列

（3）齿数

（4）孔径


订购方法


订购链轮时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
