链轮材质为碳钢。
钢制材料链轮,具有较高的强度和硬度,能够承受较大的载荷,适用于各种工业领域中的传动系统。
相比于其他材料如不锈钢、合金钢等,碳钢的价格相对较低,使得碳钢链轮在成本方面具有一定的优势。
一体式链轮设计使得小巧灵活,便于安装在狭隘空间。
齿形精确,可以与顶板链良好的啮合,提供动力,以此准确、迅速输送物品。
有多个不同齿数链轮提供选择,满足不同的需求。
适用于:1883系列顶板链。
可根据客户需求定制链轮的材质和轮毂部分。
在选择链轮时,需要考虑安装尺寸、速比、扭力等因素,如有需要,请咨询隆德技术人员。
产品广泛与链条配合使用,为其输送物料提供动力。
在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。
链轮的润滑方式取决于其配合使用的链条。通过链条的型号、材质决定润滑方式。
塑料、钢制和铸铁使用的润滑方式有所不同,详情请咨询隆德技术人员。
点击图片放大
■链条本体结构详见如上图

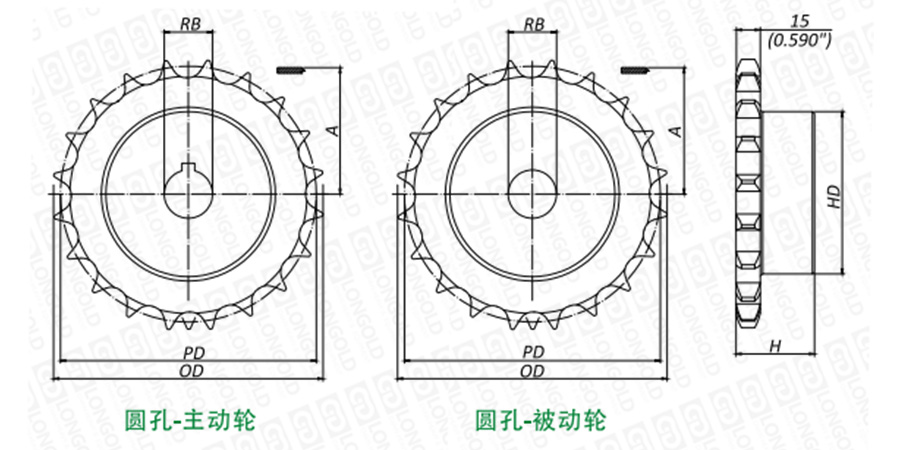

上图为A80系列链轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■本体尺寸以及对应参数
链轮型号
齿数
分度圆直径
齿顶圆直径
垫条定位
轮毂高度
厚度
孔径
参考重量
PDF图纸
DXF图纸
圆孔RB
PD
OD
A
HD
H
主动轮
被动轮
T
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
kg
lbs
CMA02A801904
CMA03A801904
19
154.14
6.609
166.00
6.535
93.97
3.678
100.00
3.937
45.00
1.772
40.00
-
3.70
8.16
CMA02A801910
CMA03A801910
-
1 1/2
3.70
8.16
CMA02 |
|
A80 |
|
19 |
|
04 |
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)机加工一体式链轮
(2)链轮系列
(3)齿数
(4)型号
