工程用焊接结构弯板链带A2附件

焊接结构弯板链条是一种特殊结构的链条，其链板采用弯板形式，并且通过焊接工艺将各个部件连接在一起。链条带A2附件，这些附件是带有安装孔的附板，平行于链节节距中心线安装在链节的一侧链板弯部上。

应用领域

汽车生产

机械工程

矿产行业

产品手册索取



产品特点

与直板链板相比，弯板链板可以增加链条的柔韧性和承载能力。

A2型附件：这些附件是带有安装孔的附板，平行于链节节距中心线安装在链节的一侧链板弯部上。

焊接是链条的关键制造工艺。焊接质量直接影响链条的强度、可靠性和使用寿命。而我司采用合适的焊接方法，可以确保焊接部位的牢固性，减少焊接缺陷，如气孔、夹渣等。

弯板的设计让链条在运行过程中具备一定的柔韧性。与直板链条相比，它能够更好地适应输送线路中的弯道和不规则形状。

焊接结构弯板链条的链板采用弯板形式且通过焊接连接，这种结构使其具有较高的强度，在输送过程中能够承载较重的物料或物品。

材料：链轮通常由碳钢或合金钢制成，并且可能经过热处理以提高其硬度和耐磨性。

齿形：链轮的齿形必须与链条的内外链板设计相匹配，以确保平稳的啮合。

齿数：链轮的齿数范围为5至36齿，齿数的选择会影响链条的运行速度和传动比。

尺寸：链轮的尺寸必须符合标准规定的尺寸，以确保链条能够正确地环绕在链轮上。

表面处理：链轮的齿面可能需要进行表面硬化或其他表面处理，以提高其耐用性。

焊接结构弯板链条在众多行业都有所应用。

在矿山行业，焊接结构弯板链条广泛应用于矿石的输送。

在汽车制造生产线中，焊接结构弯板链条可用于传送汽车零部件。

在电子产品制造的自动化流水线上，它可用于输送电路板、电子元件等小型零部件，其稳定的传动性能有助于提高电子产品组装的精度和效率。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大



■链条本体结构详见焊接结构弯板链条

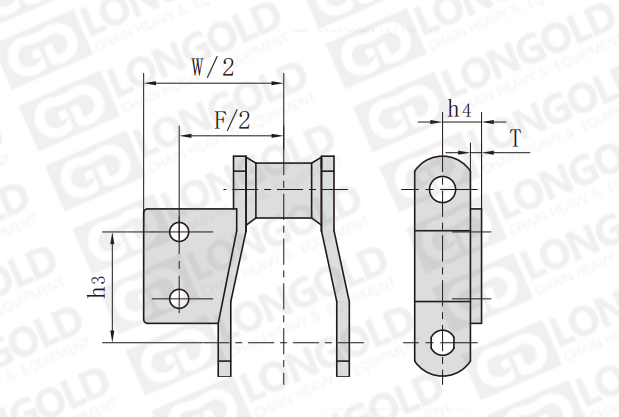

上图为工程用焊接结构弯板链带A2附件的结构图。

可根据客户的需求，定制规格的种类以及外观颜色，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

L

G

h3

F

W

h4

d4

T

PDF

图纸

DXF

图纸

mm

mm

mm

mm

mm

mm

mm

mm

LDWR78

28.4

52.3

38.9

101.6

130.0

22.4

9.7

6.4

请咨询

请咨询

LDWH78

LDWR82

33.3

62.0

52.3

108.2

142.7

23.9

9.7

6.4

LDWH82

LDWR110

44.4

84.1

98.6

135.1

168.1

30.0

9.7

9.7

LDWH110

LDWR111

58.7

90.4

89.9

159.0

193.5

30.0

12.7

9.7

LDWH111

LDWR124

49.3

77.7

71.4

133.6

180.8

30.0

9.7

9.7

LDWH124

LDWR124H

49.3

80.8

73.2

133.6

165.6

39.6

12.7

12.7

LDWH124H

LDWR132

69.8

80.8

106.2

190.5

234.7

39.6

12.7

12.7

LDWH132


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详情请咨询隆德技术人员。


订购方法

标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
