制造和维护成本相对较低,操作也较为简便。
能够满足一般立卷搬运的需求,尤其适用于小型企业或临时作业场合。
可以根据不同的立卷尺寸和重量进行调整,具有一定的适应性。
主要应用于仓储、物流、制造业等领域,用于搬运各种规格的立卷。
在一些小型工厂、仓库或临时作业场地,简易立卷夹钳能够发挥重要作用,提高搬运效率,降低劳动强度。
发黑,镀锌,喷漆,镀铬等。
4倍安全系数,2.5倍验证载荷。
试吊过程中,有异常响声、变形、裂纹立即停止试吊。
当试吊成功后,才能进行起吊、吊运。
在吊运过程中让有关人员必须明白识别标志,让操作人员看得见的通讯联络。
负载下边严禁站人,禁止人工扶载。
点击图片放大

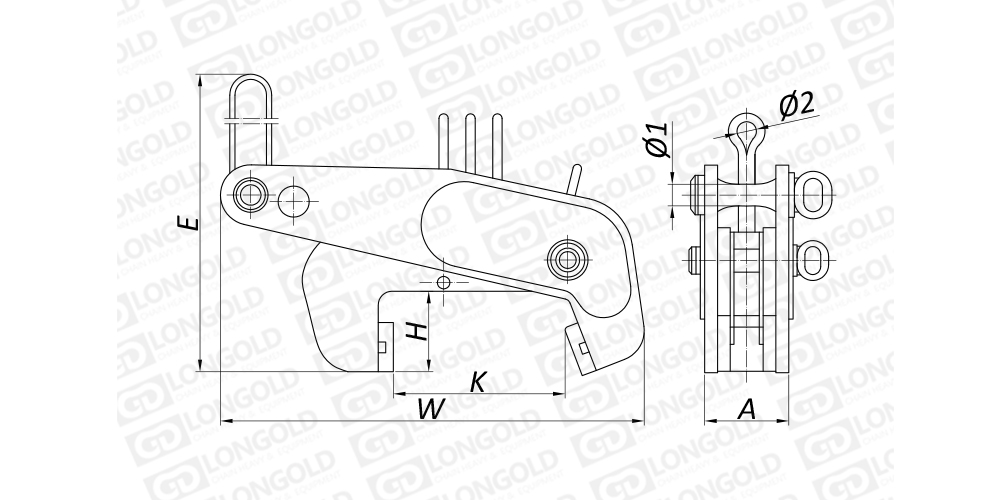

■产品本体结构详见如上图
上图为简易立卷夹钳的结构图。
可根据客户的需求定制,详细请咨询隆德技术人员。
■尺寸表
规格型号 |
额定载荷 |
立卷规格 |
夹钳外形尺寸 |
约重 |
|||||||
WLL |
内径 φ1 |
外径 φ2 |
φ1 |
φ2 |
A |
K |
H |
W |
E |
G |
|
t |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
t |
|
JL05/XX |
5 |
500 |
1200 |
60 |
50 |
200 |
410.00 |
200 |
1020 |
740 |
0.28 |
JL10/XX |
10 |
500 |
1400 |
80 |
60 |
240 |
510.00 |
250 |
1260 |
820 |
0.82 |
JL | 05 | / | XX |
(1) |
(2) |
(3) |
(1)简易立卷夹钳
(2)额定载荷
(3)最大吊物宽度
标准包装订购
一般按标准包装为单位备常规库存。
按所需参数定制
可把产品定制成您指定的参数交货。
