1"节距转弯链板 793M系列

链板通常采用工程塑料材质，这些材料具有较高的强度、耐磨性和耐腐蚀性。销轴带磁性链板可进行横向弯曲，适用于曲线输送。

应用领域

食品行业

糖果行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

793系列可在输送线上与USP,USPM,UCC系列并排使用，由于厚度均为12,7mm,便于安装标准化垫条。

表面封闭，属于重载系列转弯链板，适合承载负荷较大的应用场景。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里，请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始，把铰链按进所有贯穿链板相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导，安装时要保证链板的张紧度适中，过松会导致链板打滑、跑偏，影响输送效率；过紧则会增加链板的张力，可能导致链板过早损坏。

在组装链板完成前，检查链板上是否有杂物、油污等，如有应及时清理，以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固，驱动装置是否正常工作。

定期对输送链板进行清洁，去除链板上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大



■链板结构详见如上图

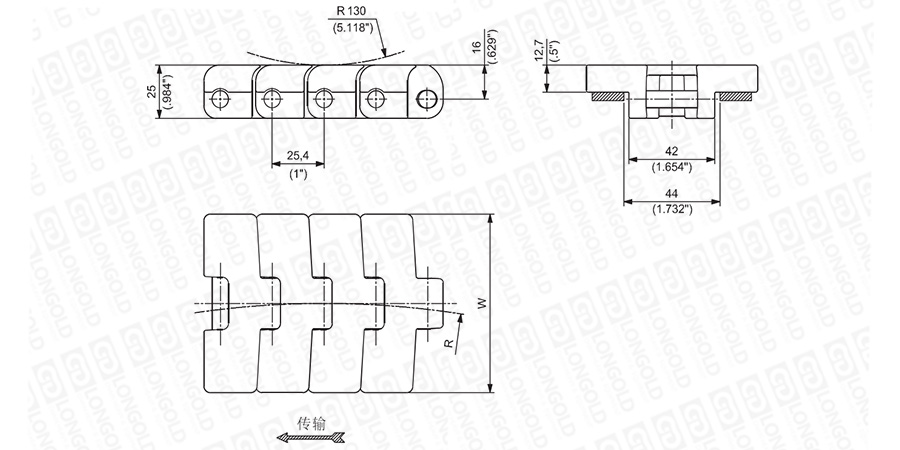

上图为1"节距转弯链板 793M系列的结构图，图纸已标明本体尺寸。

可根据客户的需求，定制规格的种类以及外观颜色，详细请咨询隆德技术人员。


■链板尺寸表

材质

产品描述

型号

宽度

链片厚度

转弯半径

工作负载

重量

PDF图纸

DXF图纸

W

R

25℃/77°F

链片

销轴

mm

inch

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛

（UP）

磁性不锈钢

UP 793MK 83.8

LDUP793MKRA/0838

83.80

3.30

12.7

0.50

500

19.685

2200

495

2.10

1.41

请咨询

请咨询

UP 793MK 4 1/2

LDUP793MKKG/1143

114.30

4.50

12.7

0.50

500

19.685

2200

495

2.46

1.65

特殊加强型聚甲醛添加凯芙拉

（D2K）

D2K 793MK 83.8

LDD2K793MKRA/0838

83.80

3.30

12.7

0.50

500

19.685

2200

495

2.10

1.41

D2K 793MK 4 1/2

LDD2K793MKG/01143

114.30

4.50

12.7

0.50

500

19.685

2200

495

2.46

1.65

耐磨加强型聚酰胺

（AR）

AR 793MK 83.8

LDAR793MKRA/000

83.80

3.30

12.7

0.50

500

19.685

2200

495

204.00

1.37

AR 793M K 114.3

LDAR793MKG/000

114.30

4.50

12.7

0.50

500

19.685

2200

495

2.38

1.60


型号表示例


LD
UP
793MKRA
/0838


（1）
（2）
（3）


（1）高性能均聚聚甲醛

（2）系列

（3）宽度尺寸


链板应用


输送产品

食品/饮料/灌装应用

玻璃制造

特殊应用

玻璃瓶

玻璃瓶

烘焙

转弯链板1”节距

链板/网带

793M

卸垛机

差速传输

差速传输

多道输送

输送线





×
