3535-4040 BTL锥套

锥套通常由内锥面和外圆柱面组成。内锥面与轴的外锥面配合，通过螺栓的紧固作用，使锥套与轴紧密连接。外圆柱面则与轮毂或其他传动部件相配合，实现动力的传递。

应用领域

汽车生产

机械工程

包装行业

造纸行业

印刷行业

烟草行业

产品手册索取



产品特点

拆装便捷、结构紧凑、标准化程度高。

通过锥面压紧达到高同心度和无间隙配合，从而有效提高了传动效率。

耐冲击、寿命长、可靠性好。适宜在启动、换向频繁、重载荷和其它冲击剧烈的场合应用。

通用性好，应用面广。仅用少数规格即能满足各种传动件与不同直径的轴的联结要求。

易标准化、系列化，适于大规模专业化。

通用材质：普通灰铁(HT250)。

高强度要求：球墨铸铁(QT200)、钢件(C45)等。

用不锈钢制造的BTL锥套，可以与其它不锈钢材料制造的链轮、离合器、齿轮等传动件配套使用。

普通锥套与其他传动件组合使用时，在启动、换向频繁的场合，由于冲击载荷大会造成内孔及键槽的损坏，精度降低，严重时使整个传动零件报废。

采用了BTL锥套后，就会大大减少这种现象的发生，即使出现内孔及键槽损坏的情况，只要取下锥套，更换一个相同规格的锥套就可以恢复使用。

大大提高传动件的使用寿命并降低了维修费用。

BTL锥套广泛用于皮带轮、同步带轮、链轮、齿轮、伞齿轮、联轴器、滚筒、滑轮、搅拌器、叶轮、风扇以及其它需要与轴联结的产品上。

技术参数

点击图片放大

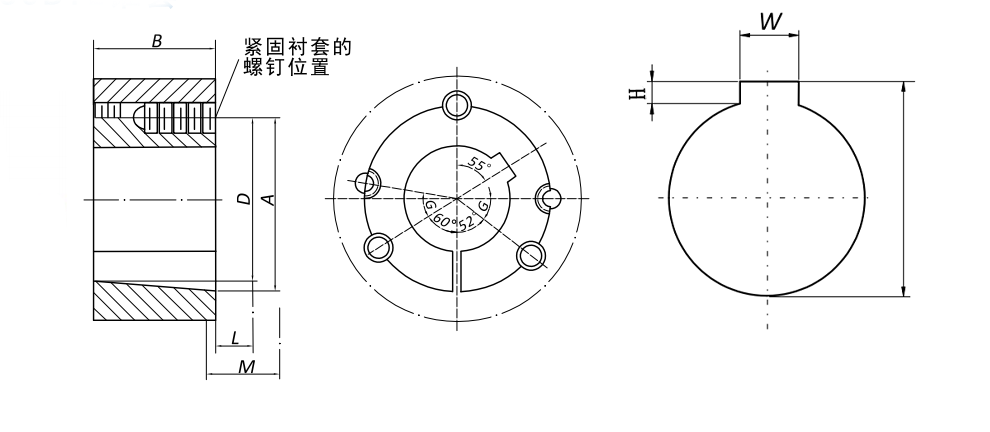

■产品本体结构详见如上图

上图为3535-4040 BTL锥套尺寸图。


■尺寸表

锥套
型号

锥套

尺寸

英制键槽

尺寸

公制键槽

尺寸

A

B

D

固定

螺钉

G

孔

键槽

孔径

键槽

d

宽(W)

深(H)

d

宽(W)×深(H)

inch

inch

inch

inch

inch

inch

inch

mm

mm

LD3535

5

3 1/2

4 44/53

1/2×1 1/2

40°

1 3/16

29/93

1/8

35

10x3.30

1 1/4

38

1 3/8

3/8

1/8

40

12x3.30

1 7/16

42

1 1/2

45

14x3.80

1 5/8

38/87

12/77

48

1 11/16

50

1 3/4

55

16x4.30

1 7/8

1/2

12/77

60

18x4.40

1 15/16

65

2

70

20x4.90

2 1/8

5/8

17/78

75

2 3/16

80

22x5.40

2 1/4

85

2 5/16

90

25x5.40

2 3/8

﹣

﹣

2 7/16

﹣

﹣

2 1/2

﹣

﹣

2 5/8

3/4

1/4

﹣

﹣

2 11/16

﹣

﹣

2 3/4

3/4

1/4

﹣

﹣

2 7/8

﹣

﹣

2 15/16

﹣

﹣

3

﹣

﹣

3 1/8

7/8

29/93

﹣

﹣

3 3/16

﹣

﹣

3 1/4

﹣

﹣

3 5/16

7/8

1/4

﹣

﹣

3 3/8

﹣

﹣

3 7/16

﹣

﹣

3 1/2

﹣

﹣

LD4040

5 3/4

4

5 27/50

5/8×1 3/4

40°

1 7/16

3/8

1/8

40

12x3.30

1 1/2

42

1 5/8

38/87

12/77

45

14x3.80

1 11/16

48

1 3/4

50

1 7/8

1/2

12/77

55

16x4.30

1 15/16

60

18x4.40

2

65

2 1/8

5/8

17/78

70

20x4.90

2 3/16

75

2 1/4

80

22x5.40

2 3/8

85

2 7/16

90

25x5.40

2 1/2

95

2 5/8

3/4

1/4

100

28x6.40

2 11/16

﹣

﹣

2 3/4

﹣

﹣

2 7/8

﹣

﹣

2 15/16

﹣

﹣

3

﹣

﹣

3 1/8

7/8

29/93

﹣

﹣

3 3/16

﹣

﹣

3 1/4

﹣

﹣

3 3/8

﹣

﹣

3 7/16

﹣

﹣

3 1/2

﹣

﹣

3 5/8

1

3/8

﹣

﹣

3 11/16

﹣

﹣

3 3/4

1

1/4

﹣

﹣

3 7/8

﹣

﹣

3 15/16

﹣

﹣

4

﹣

﹣

4 7/16

1   1/4

1/4

﹣

﹣


型号与承载能力

型号-系列型号

根据锥套的承载能力，将锥套型号分为三大系列。如下表所示：

系 列

型号

形 式

轻型

1008-3030

两个半圆光孔用以 安装锥套螺钉

一个半圆螺钉用以 拆卸锥套

中型

3535-5050

三个半圆光孔用以 安装锥套螺钉

两个半圆螺钉用以 拆卸锥套

重型

6050-120100

四个半圆光孔用以 安装锥套螺钉

两个半圆螺钉用以 拆卸锥套



额定承载能力

下表为普通BTL锥套型号和扭矩参数：

锥套型号

额定扭矩

锥套型号

额定扭矩

lbf·in

N·m

lbf·in

N·m

1008

1200

136

3020

24000

2710

1108

1300

147

3030

24000

2710

1210

3600

407

3535

44800

5060

1215

3600

407

4040

77300

8740

1310

3850

435

4545

110000

12400

1315

3850

435

5050

126000

14200

1610

4300

486

6050

282000

31900

1615

4300

486

7060

416000

47000

2012

7150

808

8065

456000

51500

2517

11600

1310

10085

869000

98200

2525

11600

1310

120100

1520000

172000


安装说明

1.安装

BTL锥套型号

螺钉拧紧力矩

螺栓


①.对BTL锥套的孔及锥面进行清理、去油，同时清理轮体的锥孔，将BTL锥套从轮毂侧装入轮体，并对齐螺栓孔(半螺纹孔须与  半卸孔对齐)。
②.在平头螺栓上滴少量润滑油(适用于1008-3030锥套)，或带帽螺钉(适用于3535以上到5050锥套)并拧入，但不拧紧。
③.对轴清洁、去油，将装配好BTL锥套的轮体装到轴上，并固定到需要的位置。
④.有键的，要先将键配到轴上，这样键块和孔的键槽会有一个合适的间隙。
⑤.用一个内六方扳手，根据螺钉紧固扭矩表所列扭矩值逐渐的拧紧螺栓。
⑥.产品在载荷下运转一小段时间后(半小时到1小时)，检查并确认螺钉拧紧扭矩处于恰当的值。
⑦.为减少灰尘进入，将所有空孔涂满润滑油。

N.m

个

inch

1008

5.6

2

1/4"

BSW

1108

1210

20

2

3/8"

BSW

1215

1310

20

2

3/8"

BSW

1315

1610

20

2

3/8"

BSW

1615

2012

31

2

7/16"

BSW

2017

2517

48

2

1/2"

BSW

2525

3020

90

2

5/8"

BSW

3030

2.拆卸

3525

112

3

1/2"

BSW

3535

①.施松并拆下所有的螺钉，并放在BTL锥套的拆卸螺孔里。
②.分别拧紧拆卸螺钉直到抱紧在锥套上的轮毂松动，BTL 锥套内孔可以从轴上滑动。
③.从轴上取下BTL锥套。

4030

170

3

5/8"

BSW

4040

4535

192

3

3/4"

BSW

4545

5040

271

3

7/8"
BSW

5050





×
