表面涂层带SK1附件A系列小型输送链NP规格

对带SK1附件的小型输送链进行镀镍处理，通过镀镍美化外观，并赋予轻度的耐腐蚀性。在滴水环境下也可使用。不含RoHS指令指定有害物质，是绿色环保链条。

应用领域

食品行业

包装行业

物流运输业

医疗行业

农业机械

木林加工

产品手册索取



产品特点

SK1附件，链条两侧链板延伸作为附板，且附板上带单孔的附件形式。

具有轻微耐腐蚀性，因此在滴水环境下也可使用。

不含RoHS指令指定有害物质，是绿色环保链条。

可使用温度范围: -10°C～150°C

全长精度高，适用于较长距离、低速输送。

可对应广泛的输送机长度、输送方向、使用环境、用途。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。

链轮遵从ANSI/ASME标准。

可使用标准A系列传动链轮，具体请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及医疗行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体尺寸详见表面涂层带附件A系列小型输送链 NP规格

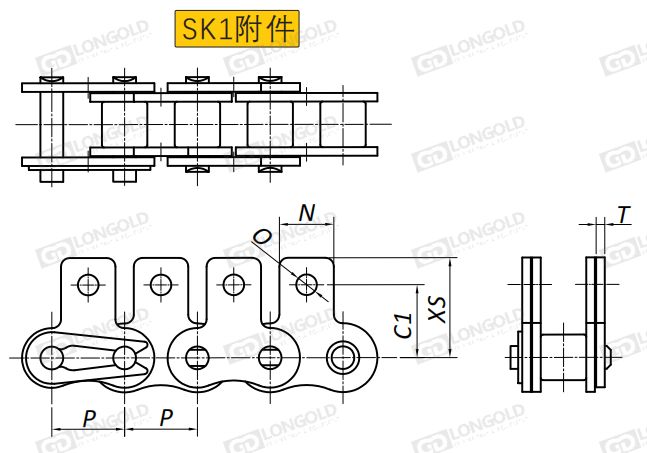

上图表示在每链节上都安装有附件的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■SK1附件尺寸表

隆德链号

P

C1

N

O

XS

T

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

*LD25-NP

6.35

7.95

5.6

3.4

11.65

0.75

请咨询

请咨询

*LD35-NP

9.525

9.5

7.9

3.4

14.55

1.25

LD40-NP

12.70

12.7

9.5

3.6

17.40

1.5

LD50-NP

15.875

15.9

12.7

5.2

23.05

2.0

LD60-NP

19.05

18.3

15.9

5.2

26.85

2.4

LD80-NP

25.40

24.6

19.1

6.8

35.45

3.2

LD100-NP

31.75

31.8

25.4

8.7

44.0

4.0

LD120-NP

38.10

36.5

28.6

10.3

52.9

4.8

LD140-NP

44.45

44.5

34.9

11.9

63.5

5.6

LD160-NP

50.80

50.8

38.1

14.3

70.1

6.4

标注：

销轴型式为铆钉型。

连接链节是两面铆接。

过渡链节的安全销是两端开口销式。

交货之前未进行涂油。如果在水中或潮湿环境中使用时，在使用之前请涂油。

如果不加油直接使用，链条就会有弯曲不良的可能性。


附件安装

附件是为了将夹具安装在链条上的零部件，可根据客户图纸或者要求特殊定制。

SK1附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

可根据客户的需求定制附件安装间隔，如1L，2L，.......，nL等，具体请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 80
 - NP - 1L SK1


（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条本体规格

（3）附件安装间隔：1L=每一节

（4）附件种类



订购方法


标准包装订购

表面涂层带SK1附件A系列小型输送链NP规格一般按标准包装为单位备常规库存。

1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
