表面涂层带A1附件A系列小型输送链NEP规格

对链板、销轴及套筒实施了3层特殊表面处理，而且对滚子实施了特殊表面处理的带A1附件A系列小型输送链。在各种涂层链中，具有最高耐腐蚀性。淋海水的环境下或室外可使用。

应用领域

食品行业

社会设施

物流运输业

医疗行业

电子行业

产品手册索取



产品特点

A1附件，链条单侧带折弯板，且附板上带单孔的附件。

具有较高的耐腐蚀性，淋海水的环境下或室外可使用。

不含RoHS指令指定有害物质，是绿色环保链条。

可使用温度范围: -10°C～150°C

全长精度高，适用于较长距离、低速输送。

可对应广泛的输送机长度、输送方向、使用环境、用途。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。

链轮遵从ANSI/ASME标准。

可使用标准A系列传动链轮，具体请咨询隆德技术人员。


产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及医疗行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

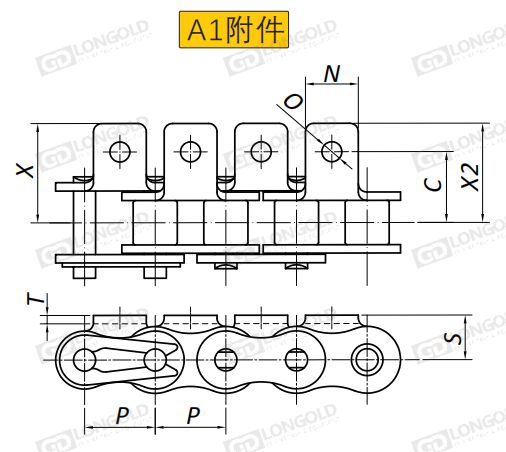

■链条本体尺寸详见表面涂层带附件A系列小型输送链 NEP规格

上图表示在每链节上都安装有附件的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■A1附件尺寸表

隆德链号

P

C

N

O

S

T

X

X2

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

*LD25-NEP

6.35

7.15

5.6

3.4

4.75

0.75

10.7

10.7

请咨询

请咨询

*LD35-NEP

9.525

9.5

7.9

3.4

6.35

1.25

14.3

14.3

LD40-NEP

12.7

12.7

9.5

3.6

8

1.5

17.8

17.8

LD50-NEP

15.875

15.9

12.7

5.2

10.3

2

23.4

23.4

LD60-NEP

19.05

19.05

15.9

5.2

11.9

2.4

28.2

28.2

LD80-NEP

25.4

25.4

19.1

6.8

15.9

3.2

36.6

36.6

LD100-NEP

31.75

31.75

25.4

8.7

19.8

4

44.9

44.9

LD120-NEP

38.1

38.1

28.6

10.3

23

4.8

55.8

50.8

LD140-NEP

44.45

44.5

34.9

11.9

28.6

5.6

63.1

57.2

LD160-NEP

50.8

50.8

38.1

14.3

31.8

6.4

71.8

65.1

标注:

销轴型式为铆钉型。

连接链节是两面铆接。

过渡链节的安全销是两端开口销式。

交货之前未进行涂油。如果在水中或潮湿环境中使用时，在使用之前请涂油。

如果不加油直接使用，链条就会有弯曲不良的可能性。


附件安装

附件是为了将夹具安装在链条上的零部件，可根据客户图纸或者要求特殊定制。

A1附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

可根据客户的需求定制附件安装间隔，如1L，2L，.......，nL等，具体请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 80
 - NEP - 1L A1


（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条本体规格

（3）附件安装间隔：1L=每一节

（4）附件种类



订购方法


标准包装订购

表面涂层带EP附件A系列小型输送链NP规格一般按标准包装为单位备常规库存。

1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
