SA1附件,链条单侧链板延伸作为附板,且附板上带单孔的附件形式。
具有较高的耐腐蚀性,淋海水的环境下或室外可使用。
不含RoHS指令指定有害物质,是绿色环保链条。
可使用温度范围: -10°C~150°C
全长精度高,适用于较长距离、低速输送。
可对应广泛的输送机长度、输送方向、使用环境、用途。
可根据使用需求加装不同形式的附件,详情请咨询隆德技术人员。
链轮遵从ANSI/ASME标准。
可使用标准A系列传动链轮,具体请咨询隆德技术人员。
产品广泛应用于链式输送机等输送机械,为其传递动力和输送物料。
在包装行业、食品以及医疗行业等都有着广泛地应用。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |

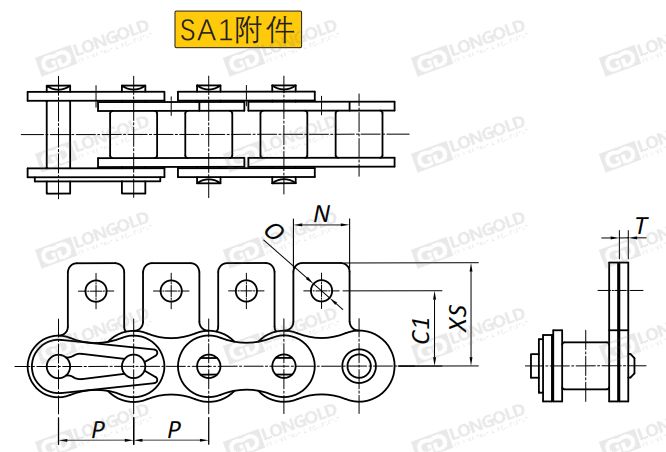

点击图片放大
■链条本体尺寸详见表面涂层带附件A系列小型输送链NEP规格
上图表示在每链节上都安装有附件的情况。
可根据客户的需求,定制附件的安装间隔,详细请咨询隆德技术人员。
■SA1附件尺寸表
隆德链号 |
P |
C1 |
N |
O |
XS |
T |
PDF图纸 |
DXF图纸 |
mm |
mm |
mm |
mm |
mm |
mm |
|||
LD40-NEP |
12.70 |
12.7 |
9.5 |
3.6 |
17.40 |
1.5 |
||
LD50-NEP |
15.875 |
15.9 |
12.7 |
5.2 |
23.05 |
2.0 |
||
LD60-NEP |
19.05 |
18.3 |
15.9 |
5.2 |
26.85 |
2.4 |
||
LD80-NEP |
25.40 |
24.6 |
19.1 |
6.8 |
35.45 |
3.2 |
||
LD100-NEP |
31.75 |
31.8 |
25.4 |
8.7 |
44.0 |
4.0 |
标注:
销轴型式为铆钉型。连接链节是两面铆接。
过渡链节的安全销是两端开口销式。
交货之前未进行涂油。如果在水中或潮湿环境中使用时,在使用之前请涂油。
如果不加油直接使用,链条就会有弯曲不良的可能性。
附件是为了将夹具安装在链条上的零部件,可根据客户图纸或者要求特殊定制。
SA1附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
可根据客户的需求定制附件安装间隔,如1L,2L,.......,nL等,具体请咨询隆德技术人员。
型号表示例
LD |
80 |
- | NEP | - | 1L |
SA1 |
||
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)链条尺寸
(2)链条本体规格
(3)附件安装间隔:1L=每一节
(4)附件种类
订购方法
标准包装订购 |
表面涂层带SA1附件A系列小型输送链NEP规格一般按标准包装为单位备常规库存。 1个标准全长使用包含一个接头供使用。 |
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。 |
|
按所需长度订购 |
可把链条编制成您指定的长度交货。 |
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。 |
