A系列三排直板滚子链

将短节距A系列传动滚⼦链条的链板变更为直板形，直接将⼯件承载于链板之上进⾏输送的链条。链条的列数为3列。也根据客户需求定制非标附件加装在链板或者销轴上。

应用领域

汽车生产

机械工程

食品行业

糖果行业

烘焙行业

印刷行业

医疗行业

散物料业

产品手册索取



产品特点

与带附件A系列小型输送链相比，链板形状为直板形，可直接将工件承载于链板之上进行输送。

链条的列数为3列。

对内、外链板都实施了热处理，略带耐腐蚀性，同时加强了链条整体美观，给人以高级的感觉。

可使用温度范围：-10°C～150°C。

全长精度高，适用于较长距离、低速输送。

无需加装附件即可直接将工件承载于链板上进行输送，经济适用。

可使用标准Ａ系列传动链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及医疗行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

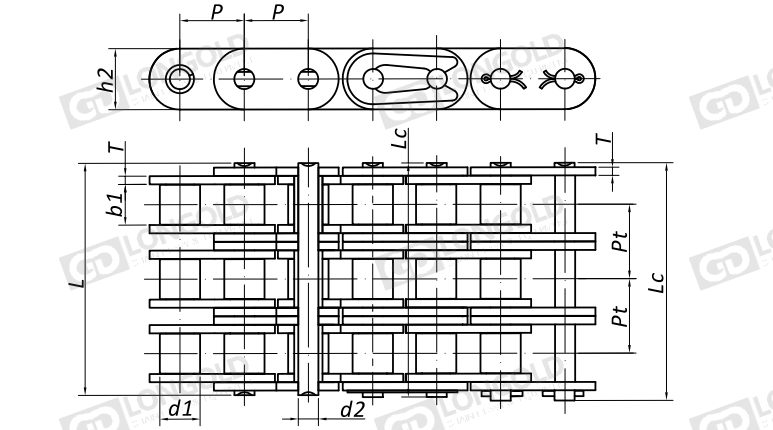

技术参数

点击图片放大



隆德链号

ANSI

链号

节距

滚子

直径

内节

内宽

销轴

直径

销轴

长度

链板

高度

链板

厚度

排距

单位

链节数

抗拉

强度

平均抗

拉强度

参考

重量

P

d1

b1

d2

L

Lc

h2

T

Pt

Qmin

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

kg/m

LDC40-3

C40-3

12.70

7.95

7.85

3.96

45.4

47.6

12.00

1.50

14.38

240

请咨询

请咨询

请咨询

LDC50-3

C50-3

15.875

10.16

9.40

5.08

57.0

59.5

15.09

2.03

18.11

192

LDC60-3

C60-3

19.05

11.91

12.57

5.94

71.5

73.9

18.0/18.2

2.42

22.78

160

LDC80-3

C80-3

25.40

15.88

15.75

7.92

91.7

95.1

24.00

3.25

29.29

120

LDC100-3

C100-3

31.75

19.05

18.90

9.53

112.2

116.3

30.00

4.00

35.76

96

LDC120-3

C120-3

38.10

22.23

25.22

11.10

141.4

145.2

35.70

4.80

45.44

80

LDC140-3

C140-3

44.45

25.4

25.22

12.70

152.2

156.8

41.00

5.60

48.87

68

注：

1.连接链节的销轴形式，LDC35-LDC60为卡簧型 ，LDC80以上为开口销型

2.无过渡链节


型号表示例·订购方法

型号表示例


LD
 C40
 -
 3


（1）
（2）


（1）链条编号

（2）排数



订购方法


标准包装订购

Ａ系列三排直板滚子链一般按标准包装（即技术参数中的单位链节数）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购
可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。


注意事项

▷ 直板滚子无过渡链节，一般推荐偶数节订购，如需订购奇数节，请咨询隆德技术人员。

▷ A系列直板滚子链可加装附件，如需请咨询隆德技术人员。

▷ 也有免加油和不锈钢系列的直板滚子链条，详情请咨询隆德技术人员。




×
