带KK1附件双倍节距输送链

与短节距A系列滚⼦链条相⽐，链条节距增加1倍（称为双倍节距），链板形状为直板形，链条的两侧各带有2个弯板附件，且附件上有一个螺孔的形式。依照JIS，ISO和ASME标准。

应用领域

汽车生产

机械工程

轮胎行业

食品行业

产品手册索取



产品特点

与带附件A系列小型输送链相比，链条节距成倍数（称为双倍节距），链板形状为直板形。

KK1附件，链条双侧各带2个折弯板，且附板上带单孔的附件。

对内、外链板都实施了热处理，略带耐腐蚀性，同时加强了链条整体美观，给人以高级的感觉。

可使用温度范围：-10°C～150°C。

全长精度高，适用于较长距离、低速输送。

滚子种类有R滚子和S滚子，按照用途可区分使用。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。




可使用双倍节距型链轮，或A系列传动链轮（只有链条使用S滚子且链轮齿数为30齿以上时，才可使用）。

R滚子和S滚子配用链轮形式有区别，详情请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在汽车行业、机械以及食品行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体尺寸详见双倍节距输送链

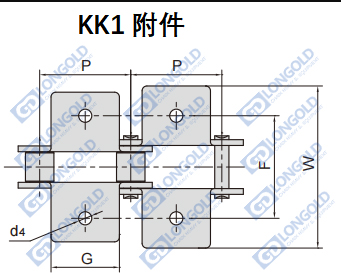

上图为S滚子链双倍节距链带附件图，R滚子型的附件尺寸也与其相同。

上图表示在每链节上都安装有附件的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。



■KK1附件尺寸表

隆德链号

滚子形式

附件形式

P

F

G

d4

S

W

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

LDC2040

S滚子

R滚子

KK1附件

25.4

25.4

19.1

3.6

9.1

38.6

请咨询

请咨询

LDC2050

31.75

31.8

23.8

5.2

11.1

48.4

LDC2060

38.1

43

28.6

5.2

14.7

63

LDC2080

50.8

55.6

38.1

6.8

19.1

81.4

LDC2100

63.5

66.8

47.6

8.7

23.4

99.8

LDC2120

76.2

79.4

57.2

14

27.8

121.4

LDC2160

101.6

104.8

76.2

18

36.5

155.6

标注

1.销轴型式为铆钉型。

2.连接链节的销轴型式有所不同，具体请咨询隆德技术人员。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类

型号表示例·订购方法

型号表示例


LD
 C2040 S -
 1L KK1

（1）
(2)
(3)
（4）


（1）链条编号

（2）滚子形式：S=小滚子，R=大滚子

（3）附件安装间隔：1L=每一节

（4）附件种类



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
