弓形卸扣

弓形卸扣主要用于连接各种绳索、链条、吊具等，广泛应用于吊装、牵引、航海、矿山、建筑等领域。具有强度高、韧性好、耐磨损等特点。弓形卸扣的结构设计使其能够承受较大的拉力和冲击力，确保连接的安全可靠。

应用领域

起重设备与叉车

物流运输业

矿产行业

产品手册索取



产品特点

采用首钢高强度锰板经过高温淬火热处理制造而成。

产品采用低碳合金钢制成并经热处理，确保产品的抗冲击能力、承载能力、韧性，和延展率，大大提高其安全性与使用寿命。

安装简单，拆卸方便。

连接、快速组装。

抛光，浸漆，喷漆，挂塑，热浸锌，电镀，达克罗。


4倍安全系数，2.5倍验证载荷。


技术参数

点击图片放大



■产品本体结构详见如上图

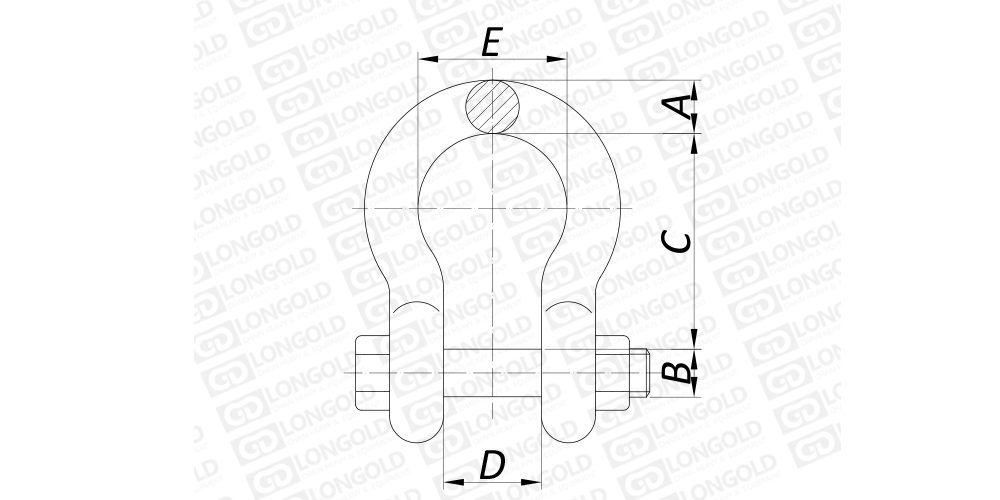

上图为弓型卸扣的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■尺寸表

规格型号

配套圆环链

主要尺寸

参考重量

极限工作载荷

最小破断载荷

直径

A

B

C

D

E

mm

mm

mm

mm

mm

mm

kg

G8 AS*5*22*10/0.33M

6

5.0

6.0

22

10.0

15

0.03

请咨询

请咨询

G8 AS*6*29*12/0.5M

6

6.0

8.0

29

12.0

20

0.05

G8 AS*8*31*13.5/0.75M

6

8.0

10.0

31

13.5

21

0.10

G8 AS*10*37*17/1M

6

10.0

11.0

37

17.0

26

0.15

G8 AS*11*43*19/1.5M

6

11.0

13.0

43

19.0

29

0.22

G8 AS*13*48*21/2M

8

13.0

16.0

48

21.0

33

0.36

G8 AS*18*60*27/3.25M

10

18.0

19.0

60

27.0

43

0.76

G8 AS*21*71*32/4.75M

13

21.0

22.0

71

32.0

51

1.23

G8 AS*25*84*37/6.5M

16

25.0

25.5

84

37.0

58

1.79

G8 AS*27*95*43/8.5M

18

27.0

29.0

95

43.0

68

2.57

G8 AS*32*108*46/9.5M

18

32.0

32.0

108

46.0

74

3.75

G8 AS*35*119*52/12M

20

35.0

35.0

119

52.0

83

5.32

G8 AS*38*133*57/13.5M

22

38.0

38.0

133

57.0

92

7.19

G8 AS*41*146*60/17M

24

41.0

41.0

146

60.0

99

9.44

G8 AS*57*178*73/25M

-

57.0

51.0

178

73.0

127

15.40

G8 AS*61*197*82.5/35M

-

61.0

57.0

197

82.5

146

23.70

G8 AS*79.5*267*105/55M

-

79.5

70.0

267

105.0

184

44.60

G8 AS*92*330*137/85M

-

92.0

82.5

330

127.0

200

69.90

G8 AS*105*356*133/120M

-

105.0

95.0

356

133.0

229

120.20

G8 AS*116*368*140/150M

-

116.0

108.0

368

140.0

254

153.30

型号表示例·订购方法

型号表示例


G8
 		AS 5 *
 22
 		*
 10
 		/
 0.33
 		M
（1）
 		（2）
 		（3）
（4）
（5）
（6）
 （7）


（1）级别

（2）弓型卸扣

（3）直径

（4）内高

（5）开口大小

（6）极限工作载荷

（7）配装螺母



订购方法


标准包装订购

一般按标准包装为单位备常规库存。


按所需参数定制

可把产品定制成您指定的参数交货。



×
