蝴蝶扣

采用合金钢(焊接)而成并采用特殊的热处理工艺进行热处理，具有体积小、重量轻、强度高等特点。

应用领域

起重设备与叉车

物流运输业

矿产行业

产品手册索取



产品特点

采用首钢高强度锰板经过高温淬火热处理制造而成。

产品采用低碳合金钢制成并经热处理，确保产品的抗冲击能力、承载能力、韧性，和延展率，大大提高其安全性与使用寿命。

安装简单，拆卸方便。

联接、快速组装。

抛光，浸漆，喷漆，挂塑，热浸锌，电镀，达克罗。


4倍安全系数，2.5倍验证载荷。


技术参数

点击图片放大

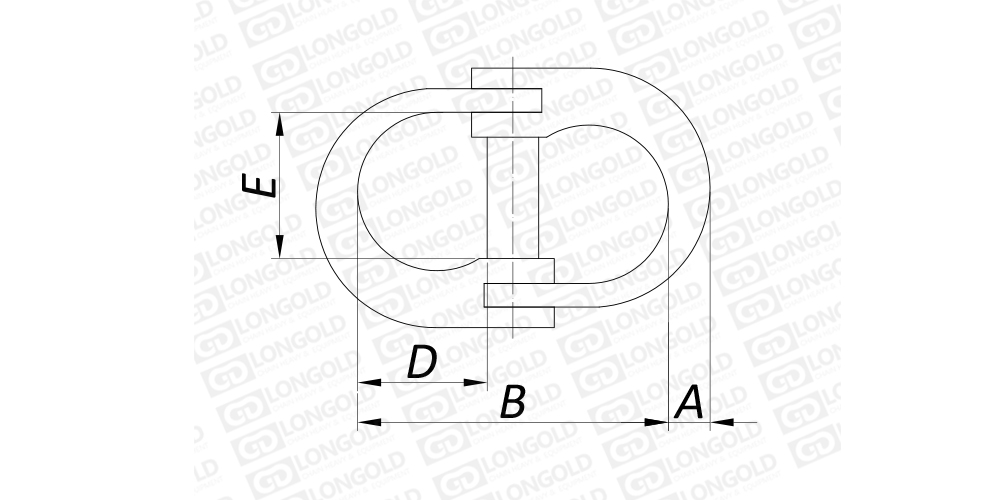

■产品本体结构详见如上图

上图为蝴蝶扣的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■尺寸表

规格型号


配套圆环链
直径D


A

B

D

E

参考重量

极限工作载荷

Q

mm

mm

mm

mm

mm

G8 BC06/1.1

6

7

40

16

13.5

请咨询

请咨询

G8 BC07/2.0

7

9

56

22

18.0

G8 BC08/2.0

8

9

56

22

18.0

G8 BC10/3.2

10

12

68

26

25.0

G8 BC13/5.4

13

15

88

33

29.0

G8 BC16/8.1

16

19

104

40

36.0

G8 BC18/12.6

18

22

125

48

43.0

G8 BC20/12.6

20

22

125

48

43.0

G8 BC22/15.3

22

24

150

59

49.0

G8 BC26/21.1

26

29

160

61

58.0

G8 BC32/32.2

32

36

200

78

70.0

型号表示例·订购方法

型号表示例


G8
 		BC 06 /
 1.1
（1）
 		（2）
 		（3）
（4）


（1）级别

（2）蝴蝶扣

（3）直径

（4）极限工作载荷



订购方法


标准包装订购

一般按标准包装为单位备常规库存。


按所需参数定制

可把产品定制成您指定的参数交货。



×
