G8级梨形环

采用合金钢(焊接)而成并采用特殊的热处理工艺进行热处理，具有体积小、重量轻、强度高等特点。

应用领域

轮胎行业

起重设备与叉车

建筑行业

物流运输业

矿产行业

产品手册索取



产品特点

采用首钢高强度锰板经过高温淬火热处理制造而成。

产品采用低碳合金钢制成并经热处理，确保产品的抗冲击能力、承载能力、韧性，和延展率，大大提高其安全性与使用寿命。

主环或端环（配吊链、钢丝绳、吊带、绳索等）。

抛光，浸漆，喷漆，挂塑，热浸锌，电镀。


4倍安全系数，2.5倍验证载荷。


技术参数

点击图片放大



■产品本体结构详见如上图

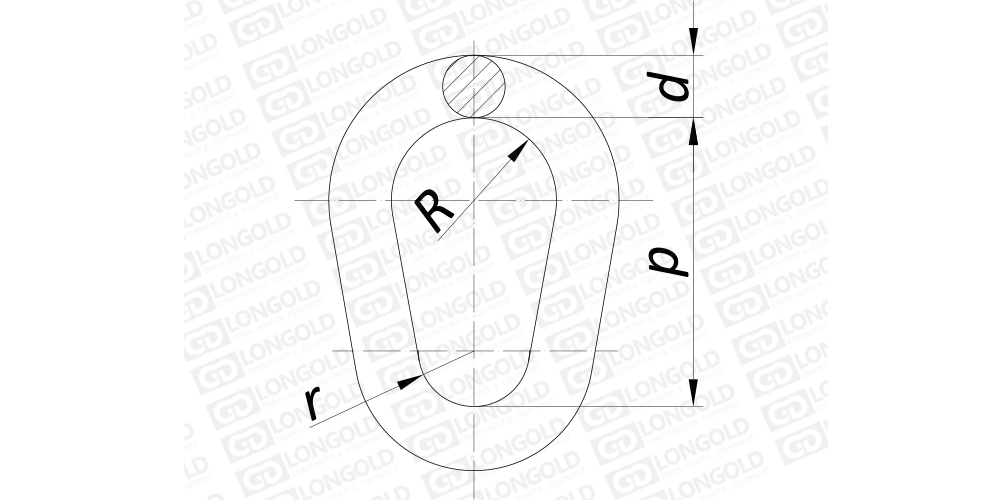

上图为梨形环的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

规格型号


直径
d



节距
p


R

r

参考重量


极限
工作载荷



最小
破断载荷


mm

mm

mm

mm

G8 PL10*57/0.7F

10

57

19.0

9.5

0.10

请咨询

请咨询

G8 PL13*76/1.3F

13

76

25.0

13.0

0.25

G8 PL16*95/1.9F

16

95

32.0

16.0

0.50

G8 PL18*90/5.3W

18

90

20.0

10.0

0.55

G8 PL19*114/2.7F

19

114

38.0

19.0

0.90

G8 PL22*128/8W

22

128

30.0

15.0

1.14

G8 PL22*133/3.8F

22

133

44.0

22.0

1.30

G8 PL24*134/9.5W

24

134

24.5

13.0

1.37

G8 PL25*152/4.9F

25

152

51.0

25.0

20.0

G8 PL28*171/13.8F

28

171

57.0

28.0

2.92

G8 PL30*175/15W

30

175

50.0

25.0

3.15

G8 PL32*197/7.6F

32

197

64.0

32.0

3.90

G8 PL35*210/9.3F

35

210

70.0

35.0

5.20

G8 PL38*228/24.6F

38

228

76.0

38.0

6.50

G8 PL41*248/28.4F

41

248

82.5

41.5

8.40

G8 PL45*267/38.5F

45

267

89.0

44.5

10.21

G8 PL48*287/43.5F

48

287

95.5

48.0

13.15

G8 PL51*305/46.5F

51

305

102.0

51.0

15.42

G8 PL57*344/64.9F

57

344

114.5

57.5

21.78

G8 PL64*381/66.8F

64

381

127.0

63.5

29.94

G8 PL70*420/98.4F

70

420

140.0

70.0

39.92

G8 PL76*458/103.4F

76

458

152.5

76.5

51.71

G8 PL83*496/118.9F

83

496

165.0

82.5

66.23

G8 PL89*525/126.6F

89

525

178.0

89.0

82.10

G8 PL102*611/169F

102

611

203.5

102.0

122.93

型号表示例·订购方法

型号表示例


G8
 		RL 10 *
 		51
 		/
 0.7
 		F
（1）
 		（2）
 		（3）
（4）
（5）
 （6）


（1）级别

（2）梨形环

（3）直径

（4）节距

（5）极限工作载荷

（6）锻造样式



订购方法


标准包装订购

一般按标准包装为单位备常规库存。


按所需参数定制

可把产品定制成您指定的参数交货。



×
