活联接单肢主环

采用合金钢(焊接)而成并采用特殊的热处理工艺进行热处理,具有体积小、重量轻、强度高等特点。

产品手册索取




产品特点

采用首钢高强度锰板经过高温淬火热处理制造而成。

产品采用低碳合金钢制成并经热处理,确保产品的抗冲击能力、承载能力、韧性,和延展率,大大提高其安全性与使用寿命。

安装简单,拆卸方便。

主环、快速组装。

抛光,浸漆,喷漆,挂塑,热浸锌,电镀,达克罗。


4倍安全系数,2.5倍验证载荷。


技术参数

点击图片放大

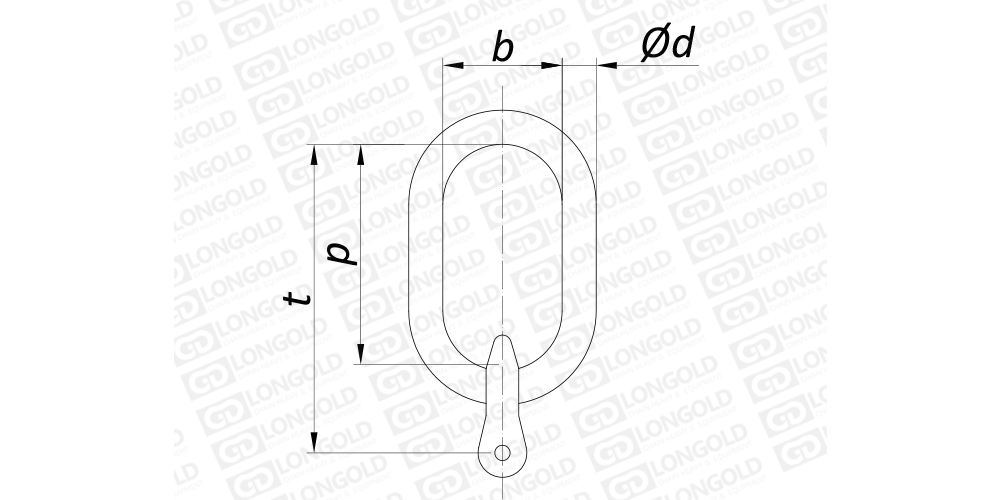

■产品本体结构详见如上图

上图为活联接单肢主环的结构图。

可根据客户的需求,定制指定参数的产品,详细请咨询隆德技术人员


■尺寸表

规格型号


配套圆环链
直径D


φd

p

b

h


参考重量
q



极限工作载荷
Q


mm

mm

mm

mm

mm

G8 SML07/1.5

7

17

152

76

178

请咨询

请咨询

G8 SML07/2

7

17

152

76

178

G8 SML10/3.15

10

22

152

76

790

G8 SML10/4

10

22

152

76

790

G8 SML13/5.3

13

28

178

108

220

G8 SML13/6.7

13

28

178

108

220

G8 SML16/8

16

38

228

127

285

G8 SML16/10

16

38

228

127

285

型号表示例·订购方法

型号表示例



G8
SML 07 /
1.5
(1)
(2)
(3)

(4)


(1)级别

(2)单肢主环

(3)直径

(4)极限工作载荷



订购方法



标准包装订购

一般按标准包装为单位备常规库存。


按所需参数定制

可把产品定制成您指定的参数交货。



×
