挡边输送带Ⅱ

挡边输送带是一种具有特殊结构的输送带，由基带、挡边、横隔板三部分组成，可以实现大倾角输送，保证物料的稳定输送。

应用领域

石油石化

散物料业

矿产行业

产品手册索取



产品特点

与普通的输送带相比，运载断面大，比相同宽幅的输送带有更强的搬运能力。

适合大角度的搬运，最大搬运角度90°。

挡边和横隔板粘接都是使用热硫化方法与基带粘接，因而保证了粘接强度很大。

矿山行业：用于输送矿石、煤炭、砂石等物料。

化工行业：输送化工原料、粉末状物料等。

电力行业：用于输送煤炭、石灰石等燃料，为发电厂提供原料。

挡边输送带由基带、波形挡边、横隔板三部分组成。

基带可选用分层织物输送带、钢丝绳芯输送带或金属网芯输送带等。

挡边分为S型、W型和M型。横隔板分为T型、C型和TC型。

挡边输送带产品执行HG/T4062-2008标准。

客户若有其它要求，供需双方可协商确定。

检查输送带是否有撕裂、破损、变形等问题，如有损坏应及时更换，避免安装后影响使用性能和安全。

确认输送带上、下盖胶是否架反。

仔细清理输送带上的杂质，如尘土、小石子等，防止这些杂质在运行过程中磨损输送带或进入设备内部造成其他故障。

技术参数

点击图片放大

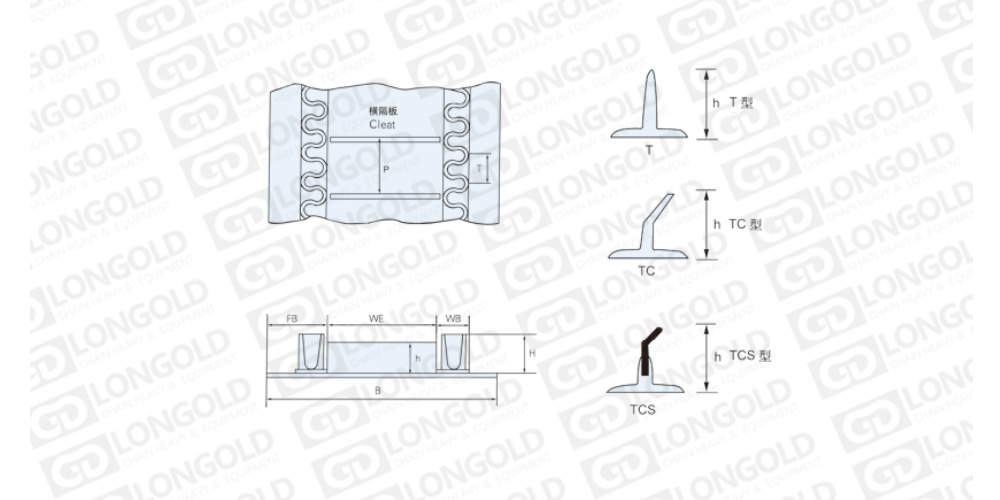

■产品本体结构详见如上图

上图为挡边输送带的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

型号

挡边高度

挡边底宽

波距

挡边系数

隔板高度

隔板底宽

隔板系数

mm

mm

S

60

50

41.7

0.75

TC55

70

0.72

S

80

50

41.7

0.88

T75

70

1.29

S

80

50

41.7

0.88

TC75

70

0.81

S

100

50

41.7

1.42

TC90

80

1.34

S

120

50

41.7

1.69

T110

107

1.78

S

120

50

41.7

1.69

TC110

97

1.58

S

160

75

62.5

2.68

TC140

92

2.24

S

200

75

62.5

3.27

TC180

157

3.07

S

240

75

62.5

4.75

TC220

160

5.63

S

300

100

83

7.52

TC260

185

7.05

S

300

100

83

7.52

TCS260

180

9.72

S

400

100

83

11.4

TCS60

180

14.45

S

500

125

103

14.31

TCS480

180

18.06

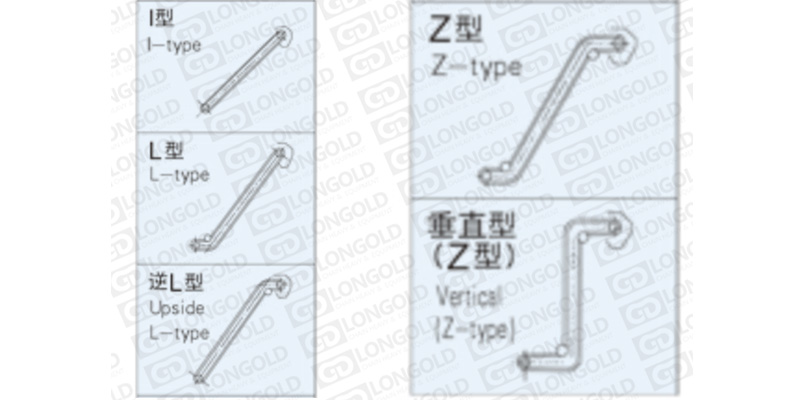

主要运转类型


订购方法

确定需求

首先，您需要确定输送带的用途、所需承载的重量、工作环境（如温度、湿度、是否有腐蚀性物质等）等。


选择合适的供应商

选择一个可靠的供应商非常重要。隆德提供多种类型的产品，如输送带，链条，链轮，包括矿用圆环链，提升机圆环链，吊带，吊环等，并且可以根据客户需求定制。



×
