挡边输送带Ⅰ

挡边输送带是一种具有特殊结构的输送带，由基带、挡边、横隔板三部分组成，可以实现大倾角输送，保证物料的稳定输送。

应用领域

石油石化

散物料业

矿产行业

产品手册索取



产品特点

可用于煤炭、矿山、电力、冶金、化工轻工、粮食等领域大角度输送物料。

输送角度0-90°，占地面积小、造价低效率高。

根据性能可分为耐高温规格、横向刚性规格、花纹规格和防滑规格的输送带。

矿山行业：用于输送矿石、煤炭、砂石等物料。

化工行业：输送化工原料、粉末状物料等。

电力行业：用于输送煤炭、石灰石等燃料，为发电厂提供原料。

挡边输送带由基带、波形挡边、横隔板三部分组成。

基带可选用分层织物输送带、钢丝绳芯输送带或金属网芯输送带等。

挡边分为S型、W型和M型。横隔板分为T型、C型和TC型。

挡边输送带产品执行HG/T4062标准。

客户若有其它要求，供需双方可协商确定。

检查输送带是否有撕裂、破损、变形等问题，如有损坏应及时更换，避免安装后影响使用性能和安全。

确认输送带上、下盖胶是否架反。

仔细清理输送带上的杂质，如尘土、小石子等，防止这些杂质在运行过程中磨损输送带或进入设备内部造成其他故障。

技术参数

点击图片放大

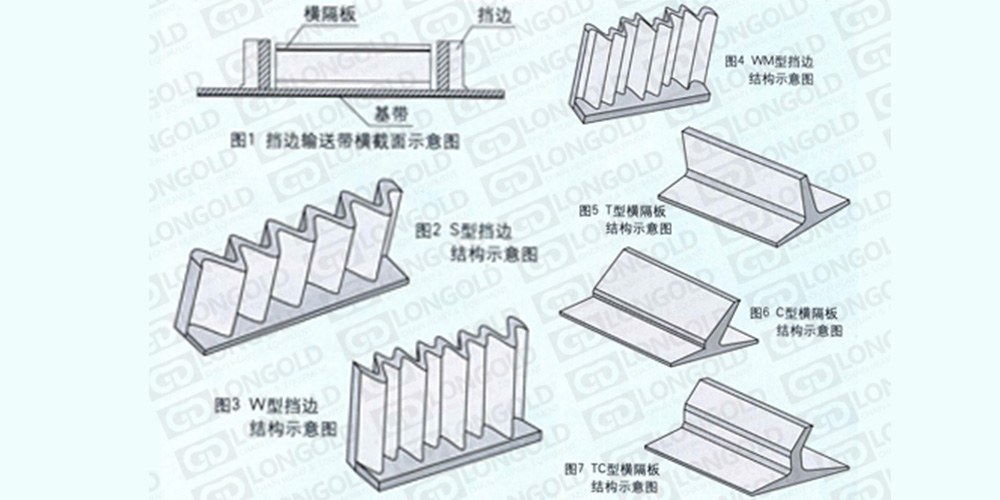

■产品本体结构详见如上图

上图为挡边输送带的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。


■尺寸表

规格

底座宽度

挡边波距

折合平方米系数

挡边重量

隔板规格

折合平方米系数

隔板重量

基带宽度

mm

kg/m

kg/m

mm

N60

—

—

0.61

1.04

—

—

—

500~1400

N80

50

42

0.88

1.28

TC75

0.81

1.37

N120

60

42

1.69

2.89

TC110

1.58

2.7

N160

75

63

2.68

4.59

TC140

2.36

4.03

N200

75

63

3.27

4.93

TC180

3.07

5.3

N240

75

63

4.75

8

TC220

5

7.5

N300

95

75

7.03

11.16

TC280

7.05

12.54

N400

100

83

10.8

15.76

TCS380

14.5

22.5



■建议使用的输送机的最小辊筒直径

挡边高度 mm

60

80

120

160

200

240

300

辊筒直径 mm

300

400

500

630

800

1000

1250


型号表示例


800
 		1000 EPG 3+2
 		4.5+1.5 L
（1）
 		（2）
 		（3）
 		（4）
 		（5）
 		（6）


（1）纵向全厚度拉伸强度，N/mm

（2）宽度，mm

（3）带芯材质代号，G-横向刚性层

（4）布层数与刚性布层数

（5）上、下覆盖胶厚度，mm

（6）覆盖胶层性能等级代号


订购方法

确定需求

首先，您需要确定输送带的用途、所需承载的重量、工作环境（如温度、湿度、是否有腐蚀性物质等）等。


选择合适的供应商

选择一个可靠的供应商非常重要。隆德提供多种类型的产品，如输送带，链条，链轮，包括矿用圆环链，提升机圆环链，吊带，吊环等，并且可以根据客户需求定制。




×
