链轮UCC138系列

链轮UCC138系列是一种在机械加工下生产的、采用一体式设计的链轮。适用于：UCC138系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

链轮具有较高的强度和韧性，适用于大型和重载应用场合。

具有良好的加工性能，能够通过各种加工方法制造出复杂的形状和尺寸，满足不同的应用需求。

表面硬度较高，耐磨性好，能够在长期使用中保持较好的传动精度和效率。

一体化设计使得链轮的尺寸更加小巧，便于安装在空间有限的传动系统中。

齿形精确，可以与链板良好的配合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链板张紧度适中，传动顺畅无卡顿，确保链轮和链板在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

链轮材质为碳钢，具有较高的强度和硬度，能够承受较大的载荷和扭矩，因此碳钢链轮适用于各种重载和高速传动的场合。

技术参数

点击图片放大

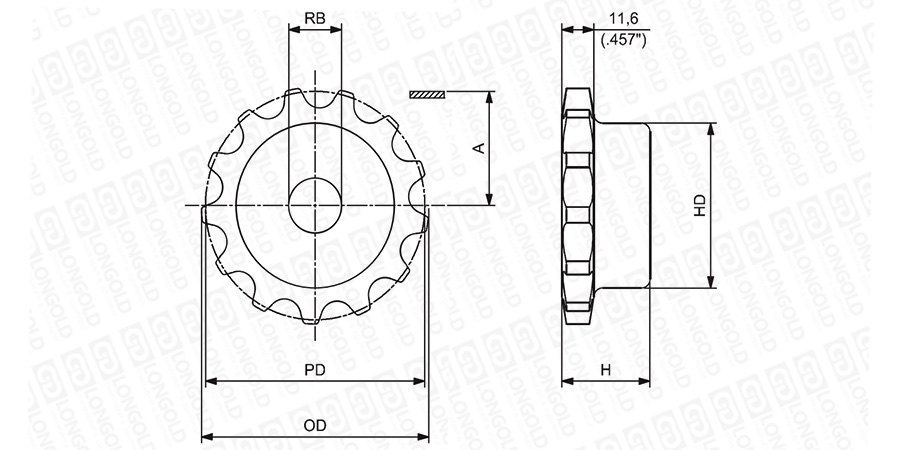

■链轮结构详见如上图

上图为链轮UCC138系列的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

轮毂高度

厚度

孔径*

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

HD

H

主动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

mm

inch

mm

inch

RB

9

56

2.193

56.9

2.24

19

0.76

32

1.26

30.00

1.18

12

0.47

CMA021380900

0.31

0.68

请咨询

请咨询

11

68

2.662

69.5

2.74

25

0.99

45

1.77

35.00

1.38

14

0.55

CMA021381100

0.57

1.26

13

80

3.134

81.9

3.22

31

1.23

57

2.24

35.00

1.38

14

0.55

CMA021381300

0.87

1.92

15

92

3.607

94.2

3.71

37

1.46

69

2.72

35.00

1.38

14

0.55

CMA021381500

1.24

2.74

17

104

4.081

106.5

4.19

43

1.70

80

3.15

35.00

1.38

16

0.63

CMA021381700

1.63

3.60

19

116

4.557

118.8

4.68

49

1.94

80

3.15

35.00

1.38

16

0.63

CMA021381900

1.82

4.01

21

128

5.032

131.0

5.16

55

2.18

90

3.54

40.00

1.57

20

0.79

CMA021382100

2.48

5.47

23

140

5.508

143.2

5.64

61

2.41

90

3.54

40.00

1.57

20

0.79

CMA021382300

2.71

5.98

25

152

5.984

155.4

6.12

67

2.65

90

3.54

40.00

1.57

20

0.79

CMA021382500

2.97

6.55


型号表示例


CMA
02
13
80900
（1）
（2）
（3）
（4）


（1）系列

（2）主动轮

（3）齿数：13齿

（4）序号


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
