020 - 22197679

1 1/2"节距重载链板 UCC系列

1 1/2"节距重载链板 UCC系列的不锈钢销轴为重载应用提供理想的性能。全系列定宽链板。全封闭表面，即便在与链轮啮合时，模块间也没有缝隙。特别适川于玻璃瓶线与玻璃制造业。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

绝佳的边缘形状结合全封闭表面，即便在与链轮啮合时，模块间也没有缝隙。即使在日常磨损中造成了厚度不同的情况，也可提供顺畅的产品边缘过渡。

链板配备不锈钢销轴，确保最大的机械强度与耐磨性。

特殊固定堵头可轻松地在任意一侧移动，便于链板拆装。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里，请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始，把铰链按进所有贯穿链板相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导，安装时要保证链板的张紧度适中，过松会导致链板打滑、跑偏，影响输送效率；过紧则会增加链板的张力，可能导致链板过早损坏。

在组装链板完成前，检查链板上是否有杂物、油污等，如有应及时清理，以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固，驱动装置是否正常工作。

定期对输送链板进行清洁，去除链板上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

超低摩擦聚酯树脂，较低的摩擦系数和更高的耐磨损性能，良好的机械性能与低摩擦系数相结合，有更优良的性能。

技术参数

点击图片放大

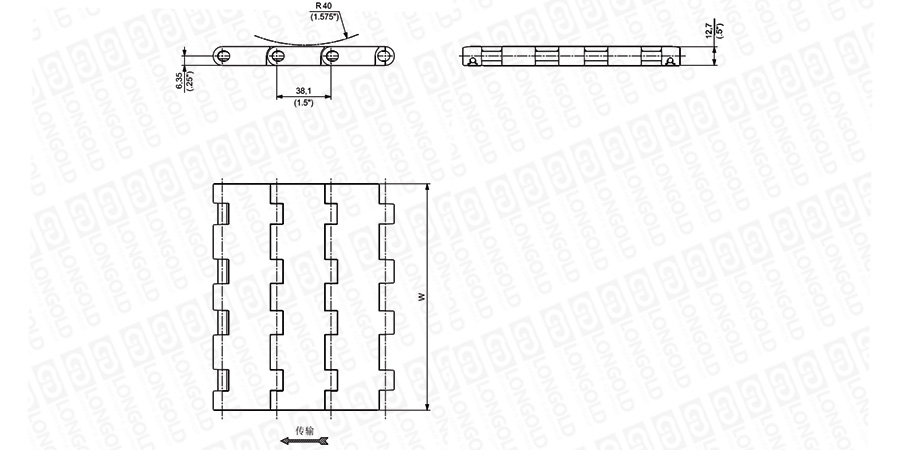

■链板结构详见如上图

上图为1 1/2"节距重载链板 UCC系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链板尺寸表

材质

产品描述

型号

宽度

链片厚度

工作负载

重量

PDF图纸

DXF图纸

W

25℃/77°F

链片

销轴

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

超低摩擦聚酯树脂

（ULF）

奥氏体不锈钢

UCC325 SS

LDULF66100111

82.6

3.25

12.7

0.5

2505

172

1.26

0.85

请咨询

请咨询

UCC450 SS

LDULF66100141

114.3

4.50

12.7

0.5

3469

238

1.74

1.17

UCC600 SS

LDULF66100161

152.4

6.00

12.7

0.5

4625

317

2.32

1.56

UCC750 SS

LDULF66100151

190.5

7.50

12.7

0.5

5781

396

2.93

1.97

UCC1200 SS

LDULF66100191

304.8

12.00

12.7

0.5

9270

635

4.64

3.12

UCC1500 SS

LDULF66100181

381.0

15.00

12.7

0.5

11590

794

5.81

3.90

UCC 1800 SS

LDULF66100221

457.2

18.00

12.7

0.5

13900

952

6.97

4.69

UCC2400 SS

LDULF66100231

609.6

24.00

12.7

0.5

18540

1270

9.27

6.23

特殊加强型聚甲醛添加凯芙拉

(D2K)

D2KUCC325 SS

LDD2K66100111

82.6

3.25

12.7

0.5

2505

172

1.33

0.89

D2KUCC450 SS

LDD2K66100141

114.3

4.50

12.7

0.5

3469

238

1.83

1.23

D2KUCC600 SS

LDD2K66100161

152.4

6.00

12.7

0.5

4625

317

2.43

1.64

D2KUCC750SS

LDD2K66100151

190.5

7.50

12.7

0.5

5781

396

3.07

2.06

D2KUCC1200 SS

LDD2K66100191

304.8

12.00

12.7

0.5

9270

635

4.88

3.28

D2KUCC1500SS

LDD2K66100181

381.0

15.00

12.7

0.5

11590

794

6.10

4.10

D2KUCC1800 SS

LDD2K66100221

457.2

18.00

12.7

0.5

13900

952

7.32

4.92

D2KUCC2400 SS

LDD2K66100231

609.6

24.00

12.7

0.5

18540

1270

9.73

6.54


型号表示例


LD
D2K
 66100
111


（1）
 （2）
（3）


（1）特殊加强型聚甲醛

（2）系列

（3）序号


链板应用


链板应用（黄色色块表示适用，无色表示不适用）

塑料链板

聚甲醛(UP)

特殊加强型聚甲醛(D2K)

FAST

耐磨加强型(AR)

聚丙烯(P)

食品饮料灌装应用

易拉罐(2-3片)

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

PET瓶

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃瓶*

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃制造

玻璃瓶

差速传输

多道输送

堆积平台

码垛机

特殊应用

汽车/机械行业

输送线

化工，洗涤剂，制药与化妆品行业

输送线




×
