1/2"节距链板 300G ATM系列

动态过渡模块300G ATM系列在不使用固定板的情况下，产品可在两段90°输送段间进行过渡。有左，右两种形式。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

通过电机驱动链轮转动，带动链板和网带进行循环运动，从而实现物品的输送。网带链板可以根据不同的生产需求进行多个角度的输送。

具有一定的柔韧性，能够适应不同形状和大小的物品输送。

用于输送食品原料、成品等，其卫生、耐腐蚀的特点能够满足食品行业的严格要求。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里，请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始，把铰链按进所有贯穿链板相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导，安装时要保证链板的张紧度适中，过松会导致链板打滑、跑偏，影响输送效率；过紧则会增加链板的张力，可能导致链板过早损坏。

在组装链板完成前，检查链板上是否有杂物、油污等，如有应及时清理，以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固，驱动装置是否正常工作。

定期对输送链板进行清洁，去除链板上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

超低摩擦系数聚酯结合了良好的机械性能及低摩擦系数，使得它在需要减少摩擦阻力的应用中表现出色，能够有效降低能量损耗和磨损。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

技术参数

点击图片放大

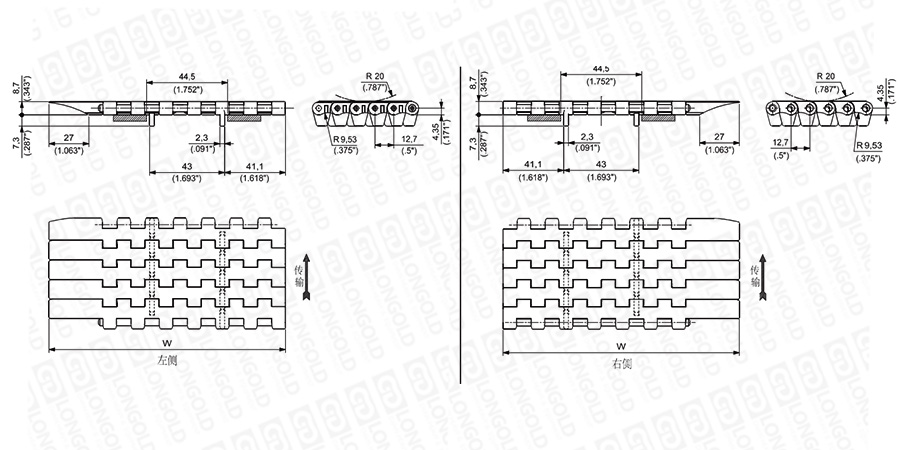

■链板结构详见如上图

上图为1/2"节距链板 300G ATM系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■300G ATM-左侧

材质

产品描述

型号

宽度

链片厚度

工作负载

重量

PDF图纸

DXF图纸

W

25℃/77°F

链片

销轴

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛

（UP)

PBT

LD300AGATMUP 450 SX

LD300AGATMUP450LH

160

6.30

8.7

0.343

1190

268

1.42

0.95

请咨询

请咨询

特殊加强型聚甲醛添加凯芙拉

(D2K)

LD300AGATM D2K450 SX

LD300AGATMD2K450LH

160

6.30

8.7

0.343

1190

268

1.42

0.95


■300G ATM-右侧

材质

产品描述

型号

宽度

链片厚度

工作负载

重量

PDF图纸

DXF图纸

W

25℃/77°F

链片

销轴

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛

（UP)

聚丙烯

LD300AGATM UP 450 DX

LD300AGATMUP450RH

160

6.30

8.7

0.343

1190

268

1.42

0.95

请咨询

请咨询

特殊加强型聚甲醛添加凯芙拉

(D2K)

LD300AGATM D2K450 DX

LD300AGATMD2K450RH

160

6.30

8.7

0.343

1190

268

1.42

0.95


型号表示例


LD
 300
 AGATM
 D2K
 450 RH

（1）
 （2）
 （3）
 （4）
 （5）


（1）系列

（2）型号

（3）特殊加强型聚甲醛

（4）宽度尺寸

（5）右侧


链板应用


链板应用（黄色色块表示适用，无色表示不适用）

塑料链板

聚甲醛(UP)

特殊加强型聚甲醛(D2K)

FAST

耐磨加强型(AR)

聚丙烯(P)

食品饮料灌装应用

易拉罐(2-3片)

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

PET瓶

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃瓶*

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃制造

玻璃瓶

差速传输

多道输送

堆积平台

码垛机

特殊应用

汽车/机械行业

输送线

化工，洗涤剂，制药与化妆品行业

输送线





×
