1/2"节距链板 611系列

1/2”节距链板，结合圆弧底血提供最小的弦效应，使用直径为3/4”的端部压板，可降至0.15mm,为产品端部过渡提供最大的稳定性。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

弧面底在网带与端部压板相互作用时，显著减少了弦效应。减少高达89%，从平底的1.4mm降至弧面底的0.15mm。

平底设计确保网带与垫条的持续接触。与弧面底设计相比，减少接触时的压强。

弧面底设计在头对头过渡时产品稳定性更佳，平底设计网带磨损最小。

在输送机上将两端链板的端部相互靠近。

将链板一侧的销轴插入另一条链板相应的铰链里，请确保铰链位于相应销轴的上方。

在链板下方连接处使用安装销。

从边缘开始，把铰链按进所有贯穿链板相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被链板的铰链下方。

将螺丝刀插入铰链的空隙处。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送链板的组装符合设备要求和制造商的指导，安装时要保证链板的张紧度适中，过松会导致链板打滑、跑偏，影响输送效率；过紧则会增加链板的张力，可能导致链板过早损坏。

在组装链板完成前，检查链板上是否有杂物、油污等，如有应及时清理，以免影响链板的正常运行和产品质量。检查链板的连接件、紧固件是否牢固，驱动装置是否正常工作。

定期对输送链板进行清洁，去除链板上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

高性能特殊均聚聚甲醛树脂，有着较机械强度，适用于有低摩擦系数及含尘环境需求的应用。

具有较好的尺寸稳定性和耐化学性，较高的硬度和刚性，使其在一些需要保持形状和尺寸精度的场合具有优势。

技术参数

点击图片放大

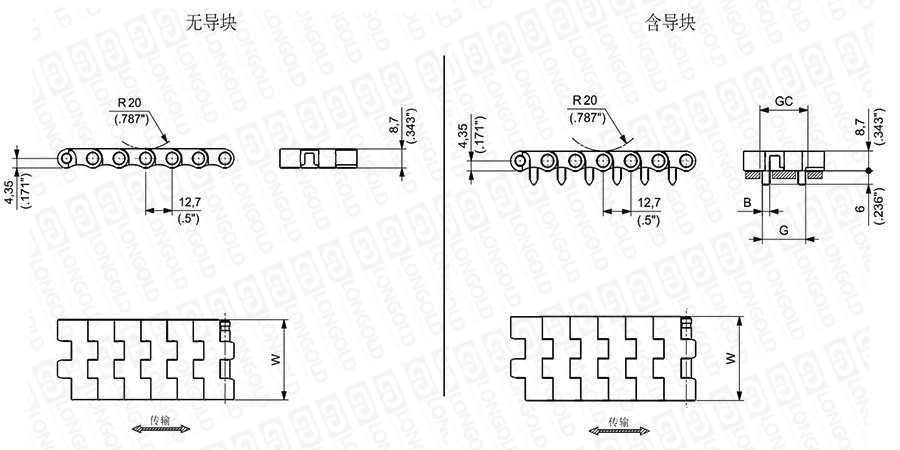

■链板结构详见如上图

上图为1/2"节距链板 611系列系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链板尺寸表

材质

形式

产品描述

型号

宽度

导块外宽

导块内宽

导块厚度

工作负载

重量

PDF图纸

DXF图纸

W

GC

G

B

25℃/77°F

链片

销轴

mm

inch

mm

inch

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛(UP)

PBT

无导块

LD611A UPK34

LD611AUPKAA/034

34

1.34

-

-

-

-

-

-

570

128

0.32

0.22

请咨询

请咨询

LD611A UPK37

LD611AUPKAD/037

37

1.46

-

-

-

-

-

-

570

128

0.35

0.24

LD611A UPK51

LD611AUPKB/051

51

2.00

-

-

-

-

-

-

570

128

0.49

0.33

LD611A UPK76

LD611AUPKDA/076

76

2.99

-

-

-

-

-

-

1067

240

0.75

0.50

含导块

LD611AG UPK29

LD611AGUPKWB/029

29

1.14

21.8

0.86

19.8

0.79

3.4

0.134

570

128

0.29

0.19

LD611AG UPK34

LD611AGUPKAA/034

34

1.34

21.8

0.80

19.8

0.79

3.4

0.63

570

128

0.34

0.23

LD611AG UPK37

LD611AGUPKAD/037

37

1.46

21.8

0.86

19.8

0.79

3.4

0.63

570

128

0.37

0.25

LD611AG UPK51

LD611AGUPKB/051

51

2.01

35.8

1.41

33.8

1.33

5.0

0.926

570

128

0.52

0.35

LD611AG UPK76

LD611AGUPKDA/076

76

2.99

45.0

1.78

13.0

1.69

5.25

0.207

1067

240

0.77

0.52


型号表示例


LD
 611
 AUPK
 AA
 /034

（1）
 （2）
 （3）
 （4）


（1）系列

（2）无导块高性能均聚聚甲醛

（3）型号

（4）宽度尺寸


链板应用


链板应用（黄色色块表示适用，无色表示不适用）

塑料链板

聚甲醛(UP)

特殊加强型聚甲醛(D2K)

FAST

耐磨加强型(AR)

聚丙烯(P)

食品饮料灌装应用

易拉罐(2-3片)

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

PET瓶

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃瓶*

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃制造

玻璃瓶

差速传输

多道输送

堆积平台

码垛机

特殊应用

汽车/机械行业

输送线

化工，洗涤剂，制药与化妆品行业

输送线




×
