1/2"节距网带与链板 200系列

支持产品从输送线一端过渡到另一端，网带可在端部以小半径环绕，使得固定板宽度达到最小化。网带出色的结合了为了液体和空气流通而设立的开孔与支撑区域，满足有频繁清洁的需求。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

弧面底在网带与端部压板相互作用时，显著减少了弦效应。

平底设计确保网带与垫条的持续接触。与弧面底设计相比，减少接触时的压强。

弧面底设计在头对头过渡时产品稳定性更佳，平底设计网带磨损更小。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

技术参数

点击图片放大

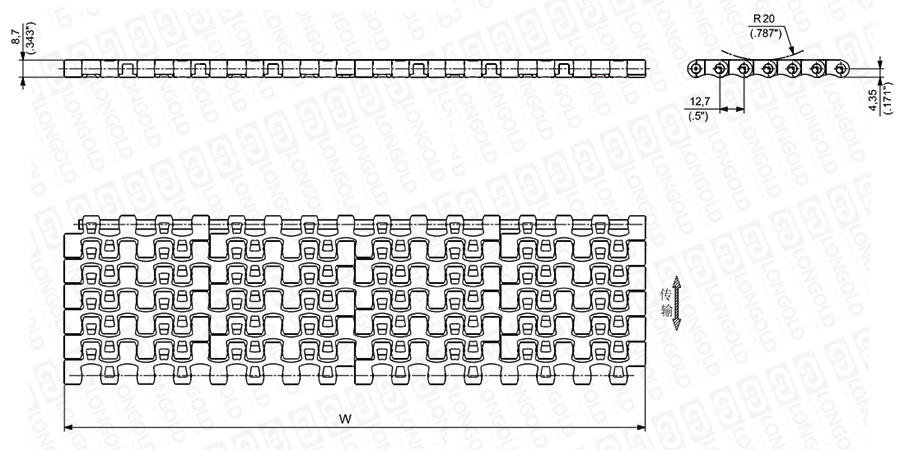

■网带结构详见如上图

上图为1/2"节距网带与链板 200系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

特殊聚丙烯

(PP)

mm

inch

型号

型号

76.2

3

LD200BUP003

LD200BPP003

聚丙烯(按需提供PBT)

请咨询

请咨询

152.4

6

LD200BUP006

LD200BPP006

228.6

9

LD200BUP009

LD200BPP009

304.8

12

LD200BUP012

LD200BPP012

381

5

LD200BUP015

LD200BPP015

457.2

18

LD200BUP018

LD200BPP018

533.4

21

LD200BUP021

LD200BPP021

609.6

24

LD200BUP024

LD200BPP024

685.8

27

LD200BUP027

LD200BPP027

762

30

LD200BUP030

LD200BPP030

838.2

33

LD200BUP033

LD200BPP033

914.4

36

LD200BUP036

LD200BPP036

990.6

39

LD200BUP039

LD200BPP039

注：

1.网带宽度：76.2 mm (3")或更宽，以76.2 mm (3")递增。

2.工作负载：(25℃/77°F):14000 N/m(960 lbs/ft) (UP)10000 N/m (685 lbs/ft) (PP)。

3.网带重量：7.60kg/m²(1.56 lbs/ft²) (UP)5.44kg/m²(1.11 lbs/ft²) (PP)。


型号表示例


LD
200
BUP
003


（1）
（2）
（3）


（1）系列

（2）高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

特殊应用

易拉罐
(2-3片)

PET瓶

玻璃瓶

制药 洗涤剂 化妆品 容器

烘焙

轻载
小节距
1/2"

200系列

链板/网带

卸垛机

多道输送

堆积平台

包装机进口

包装机

包装产品输送

多道输送

堆积平台

包装机进口

包装机

包装产品输送

包装机

输送线

输送线





×
