1/2"节距网带与链板 300系列

支持产品从输送线一端过渡到另一端，网带可在端部以小半径环绕，使得固定板宽度达到最小化。网带具有平滑且完全封闭的表面，提供出色的产品支撑，倒瓶减少到最低。特别适用于有产品端部过渡需求的输送。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

弧面底在网带与端部压板相互作用时，显著减少了弦效应。

平底设计确保网带与垫条的持续接触。与弧面底设计相比，减少接触时的压强。

弧面底设计在头对头过渡时产品稳定性更佳，平底设计网带磨损更小。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大

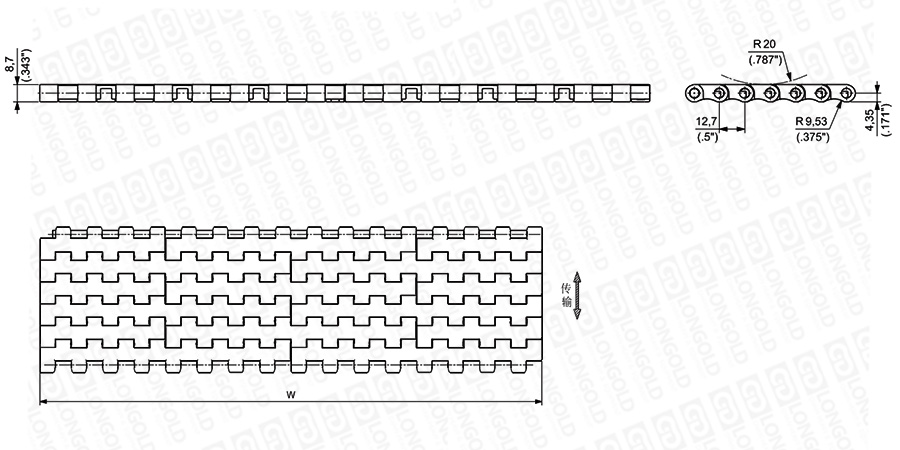

■网带结构详见如上图

上图为1/2"节距网带与链板 300系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

特殊加强型聚甲醛

（添加凯芙拉）（D2K）

特殊聚丙烯

(PP)

生物型低摩擦热塑性塑料

(FAST)

mm

inch

型号

型号

型号

型号

114.3

4.5

LD300AUPKG/000

LD300AD2KKG/000

LD300APPKG/000

LD300AEFKG/000

PBT

请咨询

请咨询

76.2

3

LD300BUP003

LD300BD2K003

LD300BPP003

LD300AEF003

PBT用于e-FAST材质聚丙烯用于其它所有材质(按需提供PBT)

152.4

6

LD300BUP006

LD300BD2K006

LD300BPP006

LD300AEF006

228.6

9

LD300BUP009

LD300BD2K009

LD300BPP009

LD300AEF009

304.8

12

LD300BUP012

LD300BD2K012

LD300BPP012

LD300AEF012

3810

15

LD300BUP015

LD300BD2K015

LD300BPP015

LD300AEF015

457.2

18

LD300BUP018

LD300BD2K018

LD300BPP018

LD300AEF018

533.4

21

LD300BUP021

LD300BD2K021

LD300BPP021

LD300AEF021

609.6

24

LD300BUP024

LD300BD2K024

LD300BPP024

LD300AEF024

685.8

27

LD300BUP027

LD300BD2K027

LD300BPP027

LD300AEF027

762.0

30

LD300BUP030

LD300BD2K030

LD300BPP030

LD300AEF030

838.2

33

LD300BUP033

LD300BD2K033

LD300BPP033

LD300AEF033

914.4

36

LD300BUP036

LD300BD2K036

LD300BPP036

LD300AEF036

990.6

39

LD300BUP039

LD300BD2K039

LD300BPP039

LD300AEF039

注：1.网带宽度：144.3 mm (4 1/2")或更宽，以76.2 mm (3")递增

2.工作负载：(25℃/77°F):14000 N/m(960 lbs/ft) (UP) (D2K) (FAST)

10000 N/m (685 lbs/ft) (PP)

3.网带重量：9.52kg/m²(1.95 lbs/ft²) (UP) (D2K) (FAST)

6.55kg/m²(1.34 lbs/ft²) (PP)


型号表示例


LD
300
BUP
003


（1）
（2）
（3）


（1）系列

（2）高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品饮料灌装应用

玻璃制造

特殊应用

易拉罐(2-3片>)

PET瓶

玻璃瓶

玻璃瓶

制药洗涤剂 化妆品 容器

烘焙

纸包装/纸板箱

轻载

小节距
1/2"

300系列

链板/网带

卸垛机

多道输送

堆积平台

包装机进口

包装产品输送

多道输送

堆积平台

包装机进口

包装机

包装产品输送

卸垛机

多道输送

包装机进口

包装机

包装产品输送

多道输送

堆积平台

码垛机

输送线

输送线

输送线




×
