弧面底在网带与端部压板相互作用时，显著减少了弦效应。
平底设计确保网带与垫条的持续接触。与弧面底设计相比，减少接触时的压强。
弧面底设计在头对头过渡时产品稳定性更佳，平底设计网带磨损最小。
在输送机上将两端网带的端部相互靠近。
将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。
在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。
从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。
将安装销垫到被拆分网带的铰链下方。
将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。
轻微的撬动螺丝刀以分离销轴与其相应的铰链。
横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。
确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。
在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。
定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。
对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。
高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。
特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。
特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。
生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。
点击图片放大

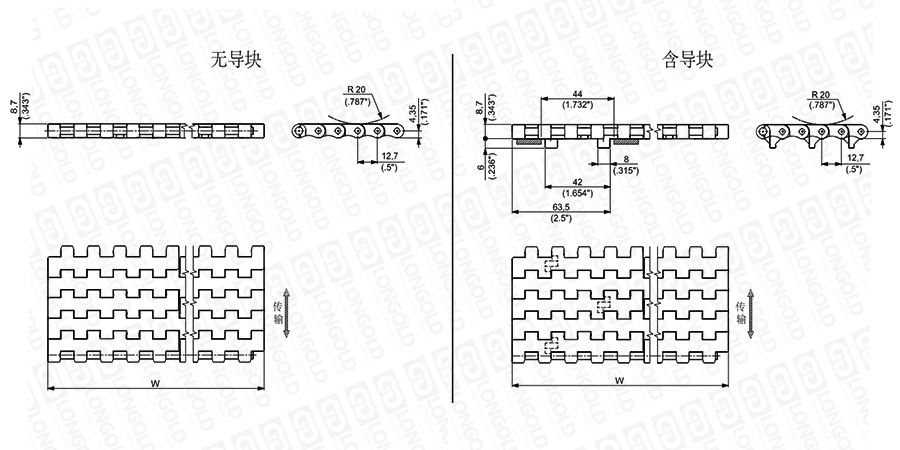

■网带结构详见如上图
上图为1/2"节距网带与链板 610系列的结构图，图纸中已标明部分尺寸。
可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。
■网带尺寸表
|
宽度 |
材质模块 |
销轴 （UP、D2K、PP） |
销轴 （FAST） |
PDF图纸 |
DXF图纸 |
||||||||
|
高性能均聚聚甲醛 (UP) |
特殊加强型聚甲醛 （添加凯芙拉）（D2K） |
特殊聚丙烯 (PP) |
生物型低摩擦热塑性塑料 (FAST) |
||||||||||
|
mm |
inch |
无导块 |
含导块 |
无导块 |
含导块 |
无导块 |
含导块 |
无导块 |
含导块 |
||||
|
85 |
3.35 |
LD610AUP0085 |
LD610AGUP0085 |
LD610AD2K0085 |
LD610AGD2K0085 |
LD610APP0085 |
LD610AGPP0085 |
LD610APP0085 |
LD610AGPP0085 |
PBT |
PBT |
||
|
170 |
6.69 |
LD610BUP0170 |
LD610BG1UP0170 |
LD610BD2K0170 |
LD610BG1D2K0170 |
LD610BPP0170 |
LD610BG1PP0170 |
LD610BPP0170 |
LD610BG1PP0170 |
聚丙烯(按需提供PBT) |
|||
|
255 |
10.04 |
LD610BUP0255 |
LD610BG1UP0255 |
LD610BD2K0255 |
LD610BG1D2K0255 |
LD610BPP0255 |
LD610BG1PP0255 |
LD610BPP0255 |
LD610BG1PP0255 |
||||
|
340 |
13.39 |
LD610BUP0340 |
LD610BG1UP0340 |
LD610BD2K0340 |
LD610BG1D2K0340 |
LD610BPP0340 |
LD610BG1PP0340 |
LD610BPP0340 |
LD610BG1PP0340 |
||||
|
425 |
16.73 |
LD610BUP0425 |
LD610BG1UP0425 |
LD610BD2K0425 |
LD610BG1D2K0425 |
LD610BPP0425 |
LD610BG1PP0425 |
LD610BPP0425 |
LD610BG1PP0425 |
||||
|
510 |
20.08 |
LD610BUP0510 |
LD610BG1UP0510 |
LD610BD2K0510 |
LD610BG1D2K0510 |
LD610BPP0510 |
LD610BG1PP0510 |
LD610BPP0510 |
LD610BG1PP0510 |
||||
|
595 |
23.43 |
LD610BUP0595 |
LD610BG1UP0595 |
LD610BD2K0595 |
LD610BG1D2K0595 |
LD610BPP0595 |
LD610BG1PP0595 |
LD610BPP0595 |
LD610BG1PP0595 |
||||
|
680 |
26.77 |
LD610BUP0680 |
LD610BG1UP0680 |
LD610BD2K0680 |
LD610BG1D2K0680 |
LD610BPP0680 |
LD610BG1PP0680 |
LD610BPP0680 |
LD610BG1PP0680 |
||||
|
765 |
30.12 |
LD610BUP0765 |
LD610BG1UP0765 |
LD610BD2K0765 |
LD610BG1D2K0765 |
LD610BPP0765 |
LD610BG1PP0765 |
LD610BPP0765 |
LD610BG1PP0765 |
||||
|
850 |
33.46 |
LD610BUP0850 |
LD610BG1UP0850 |
LD610BD2K0850 |
LD610BG1D2K0850 |
LD610BPP0850 |
LD610BG1PP0850 |
LD610BPP0850 |
LD610BG1PP0850 |
||||
|
935 |
36.81 |
LD610BUP0935 |
LD610BG1UP0935 |
LD610BD2K0935 |
LD610BG1D2K0935 |
LD610BPP0935 |
LD610BG1PP0935 |
LD610BPP0935 |
LD610BG1PP0935 |
||||
|
1020 |
40.16 |
LD610BUP1020 |
LD610BG1UP1020 |
LD610BD2K1020 |
LD610BG1D2K1020 |
LD610BPP1020 |
LD610BG1PP1020 |
LD610BPP1020 |
LD610BG1PP1020 |
||||
1.网带宽度：85 mm (3.346")或以85 mm (3.346")递增。
2.工作负载：(25℃/77°F):14000 N/m(960lbs/ft) (UP) (D2K) (FAST)10000 N/m (685 lbs/ft) (PP)。
3.网带重量：9.55kg/m²(1.95 lbs/ft²) (UP) (D2K) (FAST)6.46kg/m²(1.32 lbs/ft²) (PP)。
|
LD |
|
610 |
|
AUP |
|
0085 |
|
|
|
（1） |
|
（2） |
|
（3） |
（1）系列
（2）无导块高性能均聚聚甲醛
（3）宽度尺寸
|
输送产品 |
食品/饮料/灌装应用 |
玻璃制造 |
特殊应用 |
||||||||||||||||||||
|
易拉罐
(2-3片)
|
PET瓶 |
玻璃瓶 |
玻璃瓶 |
制药 洗涤剂 化妆品 容器 |
烘焙 |
纸包装/纸板箱 |
|||||||||||||||||
|
轻载
小节距
1/2”
|
610系列 |
链板/网带 |
卸垛机 |
多道输送 |
堆积平台 |
包装机进口 |
包装产品输送 |
多道输送 |
堆积平台 |
包装机进口 |
包装机 |
包装产品输送 |
卸垛机 |
多道输送 |
包装机进口 |
包装机 |
包装产品输送 |
多道输送 |
堆积平台 |
码垛机 |
输送线 |
输送线 |
输送线 |
