1/2"节距网带与链板 HF510系列

支持产品从输送线一端过渡到另一端，网带可在端部以小半径环绕，使得固定板宽度达到最小化。为包装线上纸盒，组合包装，纸箱等包装容器的处理而设计，为高速定位，计数等提供出众的解决方案。横纵两个方向上，橡胶区域最大化，减少橡胶垫之间的间隙。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

弧面底在网带与端部压板相互作用时，显著减少了弦效应。

平底设计确保网带与垫条的持续接触。与弧面底设计相比，减少接触时的压强。

弧面底设计在头对头过渡时产品稳定性更佳，平底设计网带磨损更小。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

超低摩擦系数聚酯结合了良好的机械性能及低摩擦系数，使得它在需要减少摩擦阻力的应用中表现出色，能够有效降低能量损耗和磨损。。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

技术参数

点击图片放大

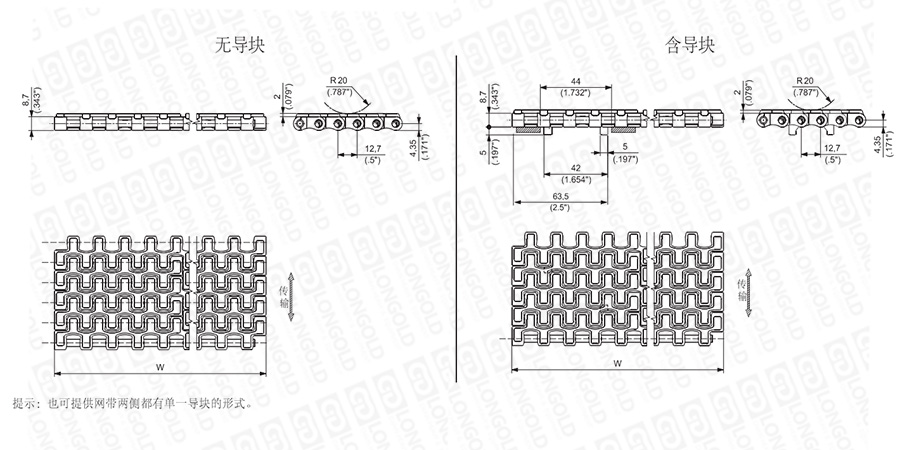

■网带结构详见如上图

上图为1/2"节距网带与链板 HF510系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

橡胶

PDF图纸

DXF图纸

超低摩擦系数聚酯

(ULF)

特殊聚丙烯

(PP)

mm

inch

无导块

含导块

无导块

含导块

85

3.35

LDHF510ULF0085

LDHF510GULF0085

LDHF510APP0085

LDHF510AGPP0085

PBT(PP)
POM(ULF)
热塑性TPE
硬度：50ShA(PP)
55ShA(ULF)

请咨询

请咨询

170

6.69

LDHF510ULF0170

LDHF510G1ULF0170

LDHF510BPP0170

LDHF510BG1PP0170

255

10.04

LDHF510ULF0255

LDHF510G1ULF0255

LDHF510BPP0255

LDHF510BG1PP0255

340

13.39

LDHF510ULF0340

LDHF510G1ULF0340

LDHF510BPP0340

LDHF510BG1PP0340

425

16.73

LDHF510ULF0425

LDHF510G1ULF0425

LDHF510BPP0425

LDHF510BG1PP0425

510

20.08

LDHF510ULF0510

LDHF510G1ULF0510

LDHF510BPP0510

LDHF510BG1PP0510

595

23.43

LDHF510ULF0595

LDHF510G1ULF0595

LDHF510BPP0595

LDHF510BG1PP0595

680

26.77

LDHF510ULF0680

LDHF510G1ULF0680

LDHF510BPP0680

LDHF510BG1PP0680

765

30.12

LDHF510ULF0765

LDHF510G1ULF0765

LDHF510BPP0765

LDHF510BG1PP0765

850

33.46

LDHF510ULF0850

LDHF510G1ULF0850

LDHF510BPP0850

LDHF510BG1PP0850

935

36.81

LDHF510ULF0935

LDHF510G1ULF0935

LDHF510BPP0935

LDHF510BG1PP0935

1020

40.16

LDHF510ULF1020

LDHF510G1ULF1020

LDHF510BPP1020

LDHF510BG1PP1020

注：
1.网带宽度：85 mm (3.346”)或以85 mm (3.346”)递增。
2.工作负载：(25℃/77°F):14000 N/m(960 lbs/ft) ( ULF)10000 N/m (685 lbs/ft) (PP)。
3.网带重量：9.14kg/m²(1.45 lbs/ft²) (ULF)7.74kg/m²(0.97 lbs/ft²) (PP)。


型号表示例


LD
HF510
ULF
0085


（1）
（2）
（3）


（1）系列

（2）超低摩擦系数聚酯

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

易拉罐(2-3片)

PET瓶

玻璃瓶

轻载小节距1/2”

HF510系列

链板/网带

包装机

包装产品输送

包装机

包装产品输送

包装机

包装产品输送





×
