1/2"节距网带与链板 LBP 610系列

为有堆积情况且要求高效过渡的应用而设计，网带可在端部以小半径环绕，网带上安装有滚珠，协助输送，提供输送效率，提供更小的弦效应和固定板宽度。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

滚珠均匀分布在网带的表面，滚珠的存在使得输送物品与网带之间的摩擦由滑动摩擦变为滚动摩擦，大大降低了摩擦阻力，提高了输送效率，减少了能量消耗。

滚珠的滚动作用使得物品在输送过程中更加稳定，减少了晃动和偏移，从而提高了输送精度。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

热膨胀系数小，在温度变化时尺寸变化较小，能保证产品的尺寸精度。吸水性低，在潮湿环境中也能保持较好的尺寸稳定性。

技术参数

点击图片放大

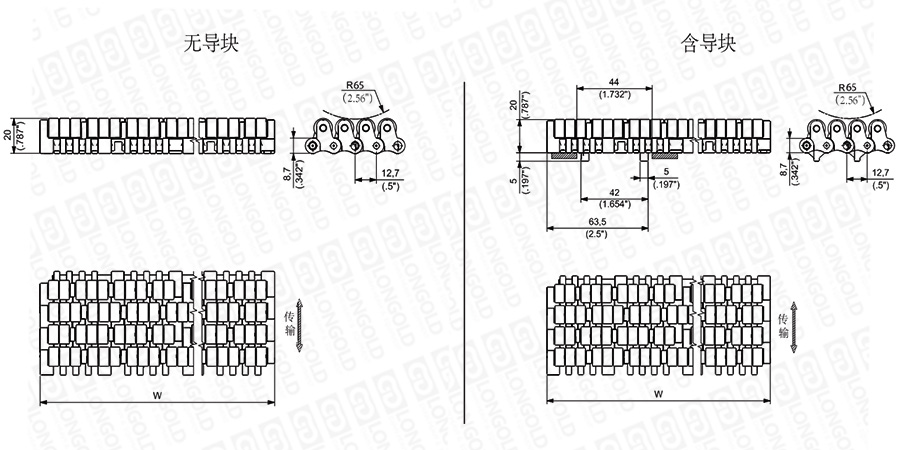

■网带结构详见如上图

上图为1/2"节距网带与链板 LBP 610系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质与滚珠

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

mm

inch

无导块

含导块

85

3.35

LDLBP610AUP0085

LDLBP610AGUP0085

PBT

请咨询

请咨询

170

6.69

LDLBP610BUP0170

LDLBP610BG1UP0170

255

10.04

LDLBP610BUP0255

LDLBP610BG1UP0255

340

13.39

LDLBP610BUP0340

LDLBP610BG1UP0340

425

16.73

LDLBP610BUP0425

LDLBP610BG1UP0425

510

20.08

LDLBP610BUP0510

LDLBP610BG1UP0510

595

23.43

LDLBP610BUP0595

LDLBP610BG1UP0595

680

26.77

LDLBP610BUP0680

LDLBP610BG1UP0680

765

30.12

LDLBP610BUP0765

LDLBP610BG1UP0765

850

33.46

LDLBP610BUP0850

LDLBP610BG1UP0850

935

36.81

LDLBP610BUP0935

LDLBP610BG1UP0935

1020

40.16

LDLBP610BUP1020

LDLBP610BG1UP1020

注：

1.网带宽度：85 mm (3.346")或以85 mm (3.346")递增

2.工作负载：(25℃/77°F)，27000 N/m(1850 lbs/ft)

3.网带重量：18.3kg/m²(3.75 lbs/ft²)


型号表示例


LD
LBP610
AUP
0085


（1）
（2）
（3）


（1）系列

（2）无导块高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

易拉罐(2-3片)

PET瓶

玻璃瓶

轻载1/2"

LBP610系列

链板网带

包装产品输送

包装产品输送

包装产品输送





×
