3/4"节距中载网带与链板 7200系列

3/4"节距中载网带与链板 7200系列出色的结合了开孔与支撑区域，允许液体的排放且在产品输送中提供良好的支撑。特别适用于输送铝制易拉罐。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

由于堵头位于模块下方且减小了铰链间的间隙，使得顶面光滑一致。最大的底部滑动面，确保有限的磨损。

优化设计的堵头位置，使其可以从网带底部和边缘轻松转动，便于网带拆装。

网带可与磁性或勾脚型链板782或783系列并排使用，实现产品在直行与转弯输送中的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大

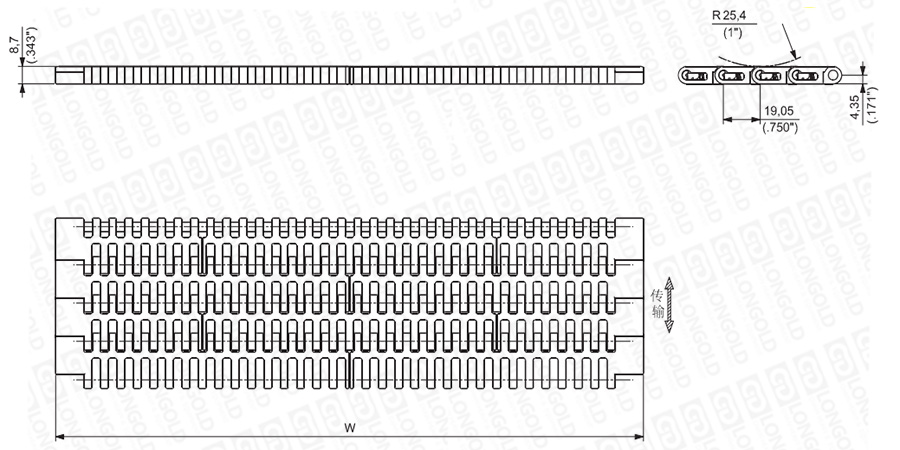

■网带结构详见如上图

上图为3/4"节距中载网带与链板 7200系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

特殊加强型聚甲醛（添加凯芙拉）

（D2K）

生物型低摩擦热塑性塑料

(FAST)

mm

inch

型号

型号

型号

228.6

9

LD7200UP009

LD7200D2K009

LD7200EF009

PBT

请咨询

请咨询

304.8

12

LD7200UP012

LD7200D2K012

LD7200EF012

381.0

15

LD7200UP015

LD7200D2K015

LD7200EF015

457.2

18

LD7200UP018

LD7200D2K018

LD7200EF018

533.4

21

LD7200UP021

LD7200D2K021

LD7200EF021

609.6

24

LD7200UP024

LD7200D2K024

LD7200EF024

685.8

27

LD7200UP027

LD7200D2K027

LD7200EF027

762.0

30

LD7200UP030

LD7200D2K030

LD7200EF030

838.2

33

LD7200UP033

LD7200D2K033

LD7200EF033

914.4

36

LD7200UP036

LD7200D2K036

LD7200EF036

990.6

39

LD7200UP039

LD7200D2K039

LD7200EF039

1066.8

42

LD7200UP042

LD7200D2K042

LD7200EF042

1143.0

45

LD7200UP045

LD7200D2K045

LD7200EF045

1219.2

48

LD7200UP048

LD7200D2K048

LD7200EF048

1295.4

51

LD7200UP051

LD7200D2K051

LD7200EF051

1371.6

54

LD7200UP054

LD7200D2K054

LD7200EF054

1447.8

57

LD7200UP057

LD7200D2K057

LD7200EF057

1524.0

60

LD7200UP060

LD7200D2K060

LD7200EF060

注：

1. 网带宽度：228.6 mm (9")或更宽，以76.2 mm (3")递增

2. 工作负载：(25℃/77°F):30000 N/m(1480lbs/ft) (UP) (D2K) (FAST)

3. 网带重量：8.46kg/m²(1.73lbs/ft²) (UP) (D2K) (FAST)


型号表示例

LD
7200
 UP
009


（1）
 （2）
（3）


（1）系列

（2）高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

特殊应用

易拉罐(2-3片)

PET瓶

制药 洗涤剂 化妆品 容器

中载3/4"节距

链板/网带

7200系列

卸垛机

差速输送

多道输送

堆积平台

包装机进口

包装产品输送

堆积平台

包装产品输送

输送线





×
