3/4"节距中载链板 7200系列

3/4"节距中载链板 7200系列出色的结合了开孔与支撑区域，允许液体的排放且在产品输送中提供良好的支撑。特别适用于输送铝制易拉罐。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

由于堵头位于模块下方且减小了铰链间的间隙，使得顶面光滑一致。最大的底部滑动面，确保有限的磨损。

优化设计的堵头位置，使其可以从网带底部和边缘轻松转动，便于网带拆装。

网带可与磁性或勾脚型链板782或783系列并排使用，实现产品在直行与转弯输送中的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大

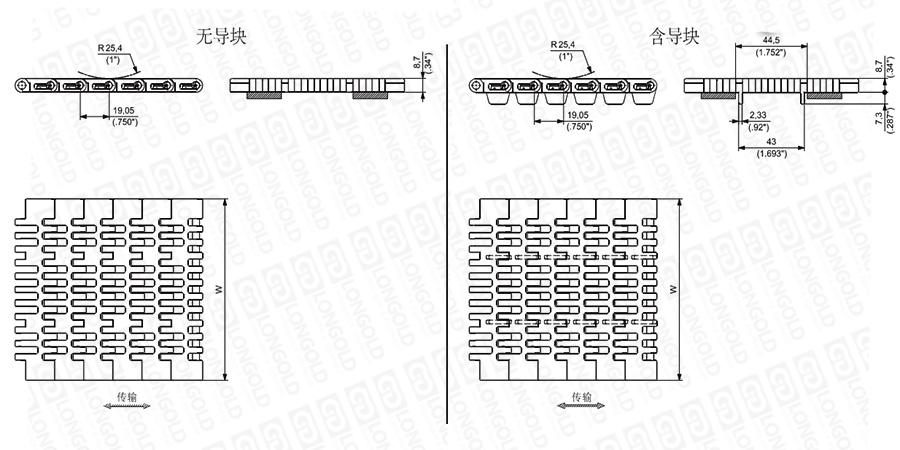

■网带结构详见如上图

上图为3/4"节距中载链板 7200系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

材质

形式

产品描述

型号

宽度

W

链片厚度

工作负载(25℃/77°F)

重量

PDF图纸

DXF图纸

链片

销轴

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲(UP)

PBT

无导块

7200 UP 325

LD7200UPKD/0826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

请咨询

请咨询

7200 UP 450

LD7200UPKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200 UP 600

LD7200UPKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200 UP 750

LD7200UPKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17

特殊加强型聚甲醛添加凯芙拉(D2K)

7200 D2K325

LD7200D2KKD/0826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

7200 D2K450

LD7200D2KKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200 D2K600

LD7200D2KKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200 D2K750

LD7200D2KKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17

生物型低摩擦热塑性塑料(FAST)

7200 EF 325

LD7200EFKD/826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

7200EF 450

LD7200EFKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200EF 600

LD7200EFKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200EF 750

LD7200EFKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17

高性能均聚聚甲醛(UP)

PBT

含导块

7200G UP 325

LD7200GUPKD/0826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

7200G UP 450

LD7200GUPKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200G UP 600

LD7200GUPKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200G UP 750

LD7200GUPKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17

特殊加强型聚甲醛添加凯芙拉(D2K)

7200G D2K325

LD7200GD2KKD/826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

7200G D2K450

LD7200GD2KKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200G D2K600

LD7200GD2KKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200G D2K750

LD7200GD2KKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17

生物型低摩擦热塑性塑料(FAST)

7200G EF 325

LD7200GEFKD/826

82.6

3.25

8.7

0.343

2300

517

0.80

0.54

7200G EF 450

LD7200GEFKG/1143

114.3

4.50

8.7

0.343

3290

740

1.08

0.72

7200G EF 600

LD7200GEFKH/1524

152.4

6.00

8.7

0.343

4370

982

1.41

0.95

7200G EF 750

LD7200GEFKL/1905

190.5

7.50

8.7

0.343

5450

125

1.74

1.17


型号表示例


LD
 7200
 UPKD
 0826

（1）
 （2）
 （3）


（1）系列

（2）无导块高性能均聚聚甲醛

（3）宽度尺寸


网带应用


链板应用（黄色色块表示适用，无色表示不适用）

塑料链板

聚甲醛(UP)

特殊加强型聚甲醛(D2K)

FAST

耐磨加强型(AR)

聚丙烯(P)

食品饮料灌装应用

易拉罐(2-3片)

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

PET瓶

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃瓶*

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装机

包装产品输送

玻璃制造

玻璃瓶

差速传输

多道输送

堆积平台

码垛机

特殊应用

汽车/机械行业

输送线

化工，洗涤剂，制药与化妆品行业

输送线





×
