7300系列链轮 机加工分体式

机加工分体式链轮是一种通过机械加工方式制造的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的惰轮相比钢制材料惰轮，质量更轻(可轻5倍)，具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，有良好的耐热性、耐磨性以及耐化学腐蚀性，螺栓材质为不锈钢，螺母材质为黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与网带、链板良好的啮合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧网带和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

聚酰胺具有较高的拉伸强度、弯曲强度和压缩强度，可承受较大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

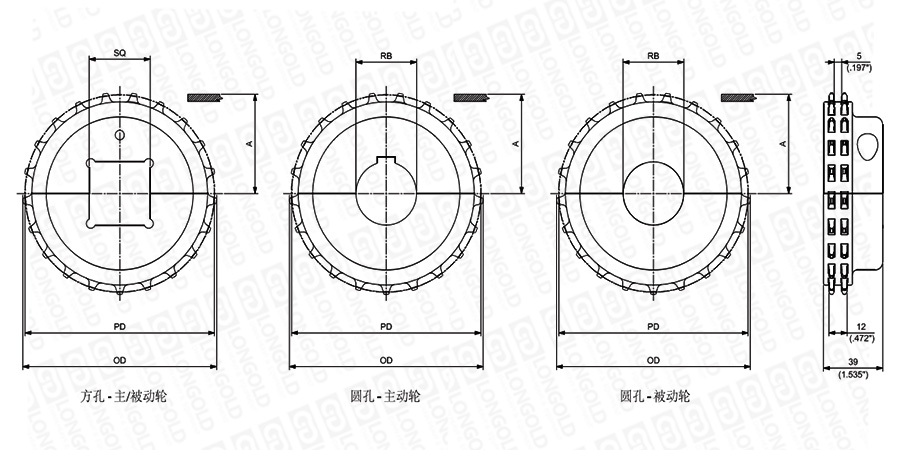

■链轮结构详见如上图

上图为7300系列链轮 机加工分体式的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（方孔）

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主/被动轮

主动轮

被动轮

Kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

17

103.67

4.081

103.60

4.079

47.50

1.870

25

-

-

MPBAST73001725

MPBASF73001725

0.25

0.54

请咨询

请咨询

30

-

-

MPBAST73001730

MPBASF73001730

0.24

0.52

35

-

-

MPBAST73001735

MPBASF73001735

0.23

0.50

40

-

MPBASQ73001740

MPBAST73001740

MPBASF73001740

0.21

0.47

-

1

MPBSQ730017254

MPBAST730017254

MPBASF730017254

0.25

0.54

-

1 3/16

-

MPBAST730017301

MPBASF730017301

0.24

0.52

-

1 1/4

-

MPBAST730017317

MPBASF730017317

0.23

0.52

-

1 3/8

-

MPBAST730017349

MPBASF730017349

0.23

0.50

1 7/16

-

MPBAST730017365

MPBASF730017365

0.22

0.49

-

1 1/2

MPBSQ101017381

MPBAST730017381

MPBASF730017381

0.22

0.48

21

127.82

5.032

127.90

5.035

59.60

2.346

25

-

-

MPBAST73002125

MPBASF73002125

0.42

0.92

30

-

-

MPBAST73002130

MPBASF73002130

0.41

0.90

35

-

-

MPBAST73002135

MPBASF73002135

0.40

0.88

40

-

MPBASQ73002140

MPBAST73002140

MPBASF73002140

0.39

0.85

45

-

-

MPBAST73002145

MPBASF73002145

0.37

0.82

50

-

MPBASQ73002150

MPBAST73002150

MPBASF73002150

0.35

0.78

60

-

-

MPBAST73002160

MPBASF73002160

0.32

0.69

-

1

MPBSQ730021254

MPBAST730021254

MPBASF730021254

0.42

0.92

-

1 3/16

-

MPBAST730021301

MPBASF730021301

0.41

0.90

-

1 1/4

-

MPBAST730021321

MPBASF730021321

0.41

0.90

-

1 3/8

-

MPBAST730021349

MPBASF730021349

0.40

0.88

-

1 7/16

-

MPBAST730021365

MPBASF730021365

0.39

0.87

-

1 1/2

MPBSQ101021381

MPBAST730021381

MPBASF730021381

0.39

0.86

-

2

MPBSQ101021508

MPBAST730021508

MPBASF730021508

0.35

0.77

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


MPBAST
7300
17
25
（1）
（2）
（3）
（4）


（1）机加工分体式圆孔主动链轮

（2）链轮系列

（3）齿数：17齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
