020 - 22197679

1"节距轻载网带与链板 1500系列

网带出色的结合了开孔与支撑区域，允许液体的排放且在产品输送中提供良好的支撑。特别适用于输送铝制易拉罐。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

堵头位于网带模块底部，便于拆装，且保证表面完整性。圆弧边缘设计与铰链间最小化的间隙，确保在产品差速与边缘过渡时提供出色的产品处理。

最佳的底面滑动性确保与垫条有更宽的接触面与更高的横向刚性：网带与垫条间更小的压强；更少的磨损；优异的平整性。

封闭与开孔式网带可在输送线上与磁性或勾脚型转弯链板783或782系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

技术参数

点击图片放大



■网带结构详见如上图

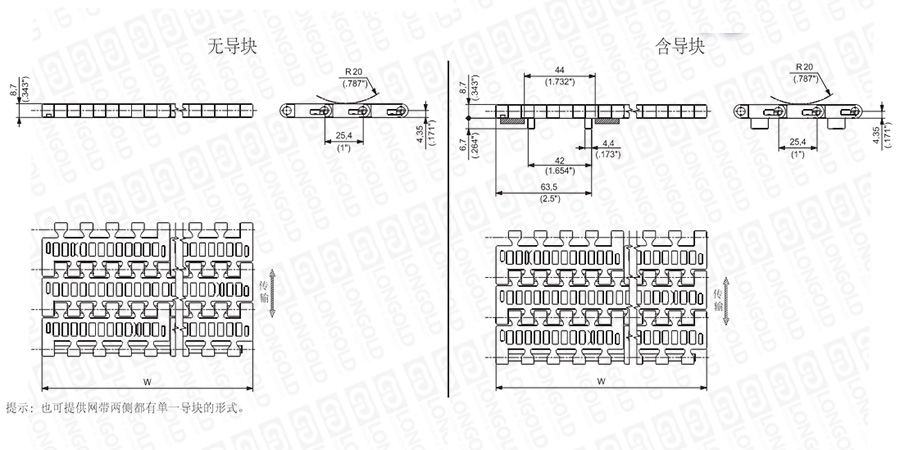

上图为1"节距轻载网带与链板 1500系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛(UP)

特殊加强型聚甲醛（添加凯芙拉）（D2K）

特殊聚丙烯(PP)

生物型低摩擦热塑性塑料(FAST)

mm

inch

无导块

含导块

无导块

含导块

无导块

含导块

无导块

含导块

85

3.35

LD1500AUP0085

LD1500AGUP0085

LD1500AD2K0085

LD1500AGD2K0085

LD1500APP0085

LD1500AGPP0085

1500AEF0085

1500AGEF0085

PBT

请咨询

请咨询

170

6.69

LD1500BUP0170

LD1500BG1UP0170

LD1500BD2K0170

LD1500BG1D2K0170

LD1500BPP0170

LD1500BG1PP0170

1500AEF0170

1500AG1EF0170


聚丙烯
(按需提供PBT)，FAST所有宽度均为PBT


255

10.04

LD1500BUP0255

LD1500BG1UP0255

LD1500BD2K0255

LD1500BG1D2K0255

LD1500BPP0255

LD1500BG1PP0255

1500AEF0255

1500AG1EF0255

340

13.39

LD1500BUP0340

LD1500BG1UP0340

LD1500BD2K0340

LD1500BG1D2K0340

LD1500BPP0340

LD1500BG1PP0340

1500AEF0340

1500AG1EF0340

425

16.73

LD1500BUP0425

LD1500BG1UP0425

LD1500BD2K0425

LD1500BG1D2K0425

LD1500BPP0425

LD1500BG1PP0425

1500AEF0425

1500AG1EF0425

510

20.08

LD1500BUP0510

LD1500BG1UP0510

LD1500BD2K0510

LD1500BG1D2K0510

LD1500BPP0510

LD1500BG1PP0510

1500AEF0510

1500AG1EF0510

595

23.43

LD1500BUP0595

LD1500BG1UP0595

LD1500BD2K0595

LD1500BG1D2K0595

LD1500BPP0595

LD1500BG1PP0595

1500AEF0595

1500AG1EF0595

680

26.77

LD1500BUP0680

LD1500BG1UP0680

LD1500BD2K0680

LD1500BG1D2K0680

LD1500BPP0680

LD1500BG1PP0680

1500AEF0680

1500AG1EF0680

765

30.12

LD1500BUP0765

LD1500BG1UP0765

LD1500BD2K0765

LD1500BG1D2K0765

LD1500BPP0765

LD1500BG1PP0765

1500AEF0765

1500AG1EF0765

850

33.46

LD1500BUP0850

LD1500BG1UP0850

LD1500BD2K0850

LD1500BG1D2K0850

LD1500BPP0850

LD1500BG1PP0850

1500AEF0850

1500AG1EF0850

935

36.81

LD1500BUP0935

LD1500BG1UP0935

LD1500BD2K0935

LD1500BG1D2K0935

LD1500BPP0935

LD1500BG1PP0935

1500AEF0935

1500AG1EF0935

1020

40.16

LD1500BUP1020

LD1500BG1UP1020

LD1500BD2K1020

LD1500BG1D2K1020

LD1500BPP1020

LD1500BG1PP1020

1500AEF1020

1500AG1EF1020

注：

1. 网带宽度：85 mm (3.346")或以85 mm (3.346")递增。

2. 工作负载：(25℃/77°F):21600 N/m(1480Ibs/ft) (UP) (D2K)(FAST)13200 N/m(904Ibs/ft)(PP)。

3. 网带重量：6.58kg/m²(1.58lbs/ft²) (UP) (D2K)（FAST）。

4. 43kg/m²(1.35lbs/ft²)(PP)。


型号表示例


LD
1500
 AGUP
0085


（1）
 （2）
（3）


（1）系列

（2）含导块高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

特殊应用

易拉罐(2-3片)

PET瓶

制药 洗涤剂 化妆品 容器


轻载1"节距



链板/网带



1500系列



卸垛机



差速输送



多道输送



堆积平台



包装机进口



包装产品输送



堆积平台



包装产品输送



输送线






×
