堵头位于网带模块底部，便于拆装，且保证表面完整性。圆弧边缘设计与铰链间最小化的间隙，确保在产品差速与边缘过渡时提供出色的产品处理。
最佳的底面滑动性确保与垫条有更宽的接触面与更高的横向刚性：网带与垫条间更小的压强；更少的磨损；优异的平整性。
封闭与开孔式网带可在输送线上与磁性或勾脚型转弯链板783或782系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。
在输送机上将两端网带的端部相互靠近。
将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。
在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。
从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。
将安装销垫到被拆分网带的铰链下方。
将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。
轻微的撬动螺丝刀以分离销轴与其相应的铰链。
横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。
确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。
在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。
定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。
对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。
高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。
特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。
生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。
点击图片放大

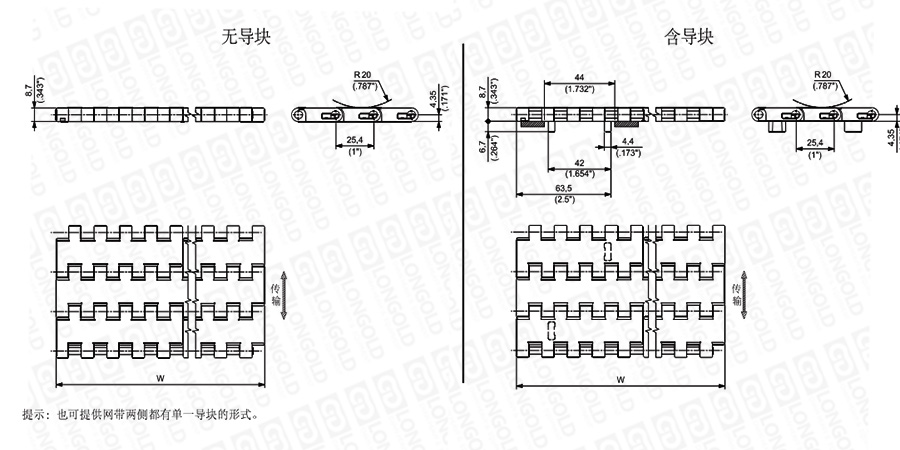

■网带结构详见如上图
上图为1"节距轻载网带与链板 1600系列的结构图，图纸中已标明部分尺寸。
可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。
■1600G ATM 左侧
|
材质 |
产品描述 |
型号 |
宽度 |
链片厚度 |
工作负载 |
重量 |
PDF图纸 |
DXF图纸 |
|||||
|
W |
25℃/77°F |
||||||||||||
|
链片 |
销轴 |
mm |
inch |
mm |
inch |
N |
lbs |
kg/m |
lbs/ft |
||||
|
高性能均聚聚甲醛 （UP) |
聚丙烯 |
1600BGATMUP 0110 SX |
LD1600BGATMUP110S |
110 |
4.33 |
8.7 |
0.343 |
1840 |
414 |
0.85 |
0.57 |
||
|
特殊加强型聚甲醛添加凯芙拉 （D2K） |
1600AGTM D2K 0110 SX |
LD1600AGTMD2K110S |
110 |
4.33 |
8.7 |
0.343 |
1840 |
414 |
0.85 |
0.57 |
|||
|
生物型低摩擦热塑性塑料 （FAST) |
1600AGATM EF 0110 SX |
LD1600AGATMEF110S |
110 |
4.33 |
8.7 |
0.343 |
1840 |
414 |
0.85 |
0.57 |
|||
■1600G ATM 右侧
材质
产品描述
型号
宽度
链片厚度
工作负载
重量
PDF图纸
DXF图纸
W
25℃/77°F
链片
销轴
mm
inch
mm
inch
N
lbs
kg/m
lbs/ft
高性能均聚聚甲醛
（UP)
聚丙烯
1600BGATM UP 0110 DX
1600BGATMUP110D
110
4.33
8.7
0.343
1840
414
0.85
0.57
1600BGATM UP 0195 DX
1600BGATMUP195D
195
7.68
8.7
0.343
3670
825
1.51
1.01
特殊加强型聚甲醛添加凯芙拉
（D2K）
1600BGATM D2K 0110 DX
1600BGATMD2K110D
110
4.33
8.7
0.343
1840
414
0.85
0.57
1600BGATM D2K0195DX
1600BGATMD2K195D
195
7.68
8.7
0.343
3670
825
1.51
1.01
生物型低摩擦热塑性塑料
（FAST)
1600AGATM EF 0110 DX
1600AGATMEF110D
110
4.33
8.7
0.343
1840
414
0.85
0.57
1600AGATM EF 0195 DX
1600AGATMEF195D
195
7.68
8.7
0.343
3670
825
1.51
1.01
|
LD |
|
1600BAGTM |
D2K |
|
110 |
D |
|
|
|
（1） |
（2） |
|
（3） |
（4） |
（1）系列
（2）特殊加强型聚甲醛
（3）宽度尺寸
（4）右侧
|
链板应用（黄色色块表示适用，无色表示不适用） |
塑料链板 |
||||||
|
聚甲醛(UP) |
特殊加强型聚甲醛(D2K) |
FAST |
耐磨加强型(AR) |
聚丙烯(P) |
|||
|
食品饮料灌装应用 |
易拉罐(2-3片) |
卸垛机 |
|
|
|
|
|
|
差速传输 |
|
|
|
|
|
||
|
多道输送 |
|
|
|
|
|
||
|
堆积平台 |
|
|
|
|
|
||
|
包装机进口 |
|
|
|
|
|
||
|
包装机 |
|
|
|
|
|
||
|
包装产品输送 |
|
|
|
|
|
||
|
PET瓶 |
差速传输 |
|
|
|
|
|
|
|
多道输送 |
|
|
|
|
|
||
|
堆积平台 |
|
|
|
|
|
||
|
包装机进口 |
|
|
|
|
|
||
|
包装机 |
|
|
|
|
|
||
|
包装产品输送 |
|
|
|
|
|
||
|
玻璃瓶* |
卸垛机 |
|
|
|
|
|
|
|
差速传输 |
|
|
|
|
|
||
|
多道输送 |
|
|
|
|
|
||
|
堆积平台 |
|
|
|
|
|
||
|
包装机进口 |
|
|
|
|
|
||
|
包装机 |
|
|
|
|
|
||
|
包装产品输送 |
|
|
|
|
|
||
|
玻璃制造 |
玻璃瓶 |
差速传输 |
|
|
|
|
|
|
多道输送 |
|
|
|
|
|
||
|
堆积平台 |
|
|
|
|
|
||
|
码垛机 |
|
|
|
|
|
||
|
特殊应用 |
汽车/机械行业 |
输送线 |
|
|
|
|
|
|
化工，洗涤剂，制药与化妆品行业 |
输送线 |
|
|
|
|
|
|
