1"节距轻载网带与链板 RR1600系列

1"节距轻载网带与链板 RR 1600系列具有理想的凸肋厚度/间隔，为最不稳定的产品提供良好的支撑，如PET花瓣底瓶，罐头，三片罐。具有出众的排水性能与良好的机械强度。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

堵头位于网带模块底部，便于拆装，且保证表面完整性。圆弧边缘设计与铰链间最小化的间隙，确保在产品差速与边缘过渡时提供出色的产品处理。

最佳的底面滑动性确保与垫条有更宽的接触面与更高的横向刚性：网带与垫条间更小的压强；更少的磨损；优异的平整性。

封闭与开孔式网带可在输送线上与磁性或勾脚型转弯链板783或782系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

1"节距轻载网带与链板 RR 1500系列搭配RR1500系列过渡梳子板使用。梳子板采用卡扣固定在Ω型材上，无需固定螺栓

梳子板材质采用聚甲醛树脂，有较高的强度、高模量、良好的耐磨性、韧性、耐疲劳性和抗蠕变性。型材材质为不锈钢材质，良好的耐腐蚀性能以及耐高温、耐低温性能。

关于梳子板型号有TC1600-01(适用K58链板）、TC1600-02（使用K47链板）、TC1600-03（适用K38.5链板）、TC1600-04（适用K30链板）。

技术参数

点击图片放大

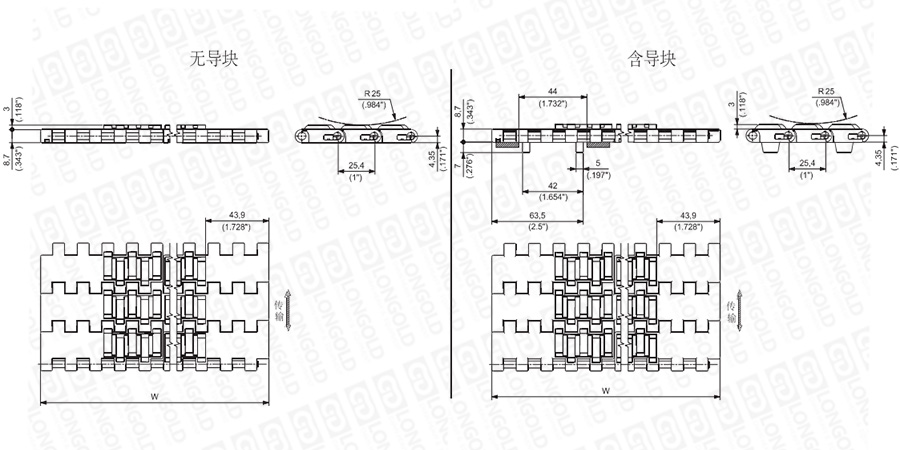

■网带结构详见如上图

上图为1"节距轻载网带与链板 RR 1600系列的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

材质

产品描述

型号

宽度

导块内宽

工作负载

重量

PDF图纸

DXF图纸

W

G

25℃/77°F

链片

销轴

mm

inch

mm

inch

N

lbs

kg/m

lbs/ft

高性能均聚聚甲醛(UP)

PBT

LDRR1600A UPK30

LDRR1600AUPKMA/030

30.0

1.18

8.7

0.343

700

48

0.39

0.26

请咨询

请咨询

LDRR1600A UPK38.5

LDRR1600AUPKMB/385

38.5

1.52

8.7

0.343

950

65

0.49

0.33

LDRR1600A UPK47

LDRR1600AUPKNB/047

47.0

1.85

8.7

0.343

1150

79

0.60

0.40

LDRR1600A UPK58

LDRR1600AUPKPB/058

58.0

2.28

8.7

0.343

1400

96

0.75

0.50

特殊聚丙烯*(PP)

LDRR1600A PPK30

LDRR1600APPKMA/030

30.0

1.18

8.7

0.343

700

48

0.26

0.17

LDRR1600A PPK38.5

LDRR1600APPKMB/385

38.5

1.52

8.7

0.343

950

65

0.33

0.22

LDRR1600A PPK47

LDRR1600APPKNB/047

47.0

1.85

8.7

0.343

1150

79

0.40

0.27

LDRR1600A PPK58

LDRR1600APPKPB/058

58.0

2.28

8.7

0.343

1400

96

0.49

0.33


型号表示例


LD
RR1600
 AUP
 KMA
 0170


（1）
 （2）
 （3）
 （4）


（1）系列

（2）高性能均聚聚甲醛

（3）类型

（4）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

特殊应用

易拉罐(2-3片)

PET瓶

玻璃瓶

制药/洗涤剂/化妆品 容器

轻载1"节距

链板/网带

RR1600

包装机

包装机

包装机

输送线





×
