链轮600系列 注塑分体式

注塑分体式链轮是一种在注塑工艺下生产的、采用分体式设计的链轮。分为主动轮与被动轮,主动轮负责提供动力,被动轮被主动轮带动,链轮600系列 注塑分体式适用于:600/610/LBP610/500/HF510/300/200/HF200/无导块611/含导块611(仅限51mm、76mm宽度)/RR611系列网带与链板。

产品手册索取




产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力,确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮,质量更轻(可轻5倍),具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺,所有的连接螺栓都由不锈钢制成,螺母材质为镀镍黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸,无需拆装滚轴,减少安装和维修成本。

齿形精确,可以与链板良好的啮合,提供动力,以此准确、迅速输送物品。

有多个不同齿数链轮提供选择,满足不同的需求。

根据机械传动系统的设计要求,确定链轮的安装位置。确保链轮的安装位置准确无误,以保证传动的精度和稳定性。

确定链轮安装于轴的方式,熟悉流程,确保链轮固定在轴上,防止送动。

将链板套在链轮上,确保链板的方向正确。链板的方向应与链轮的旋转方向一致,以保证传动的顺畅性。

安装完成后,检查链轮和链板的安装质量。确保链轮安装牢固,链条张紧度适中,传动顺畅无卡顿,确保链轮和链条在同一平面内,避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换,否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。

要定期地清洁及润滑链轮,以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度,可承受更大的载荷,具有良好的韧性和抗冲击性,在受到冲击时不易破裂,耐磨性优异。

具有良好的可加工性,可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件,聚酰胺的流动性较好,可在较低的温度和压力下成型,降低了加工成本。

技术参数

点击图片放大

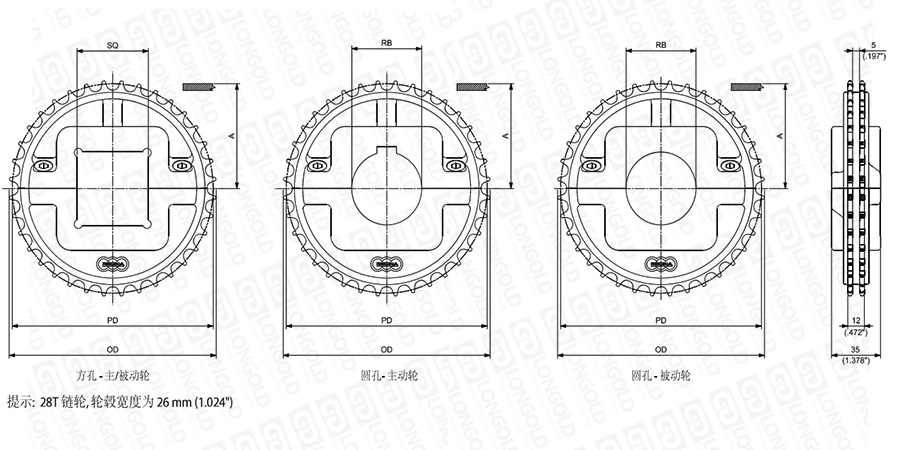

■链轮结构详见如上图

上图为链轮600系列 注塑分体式的结构图。

可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号(方孔)
主/被动轮

型号(圆孔)

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

28

113.43

4.466

114.70

4.516

52.40

2.063

25

-

-

MPBST6002825

MPBSF6002825

0.16

0.35

请咨询

请咨询

30

-

-

MPBST6002830

MPBSF6002830

0.16

0.34

35

-

-

MPBST6002835

MPBSF6002835

0.15

0.33

40

-

MPBSQ6002840

MPBST6002840

MPBSF6002840

0.14

0.32

-

1

-

MPBST60028254

MPBSF60028254

0.16

0.35

-

1 1/4

-

MPBST60028317

MPBSF60028317

0.15

0.34

-

1 1/2

MPBSQ60028381

MPBST60028381

MPBSF60028381

0.15

0.32

36

145.69

5.736

148.00

5.827

68.50

2.697

30

-

-

MPBST6003630

MPBSF6003630

0.38

0.83

35

-

-

MPBST6003635

MPBSF6003635

0.37

0.82

40

-

MPBSQ6003640

MPBST6003640

MPBSF6003640

0.36

0.80

45

-

-

MPBST6003645

MPBSF6003645

0.35

0.78

50

-

MPBSQ6003650

MPBST6003650

MPBSF6003650

0.34

0.75

-

1

-

MPBST60036254

MPBSF60036254

0.38

0.85

-

1  3/16

-

MPBST60036301

MPBSF60036301

0.38

0.83

-

1 1/4

-

MPBST60036317

MPBST60036317

0.38

0.83

-

1  7/16

-

MPBST60036365

MPBST60036365

0.37

0.81

-

1 1/2

MPBSQ60036381

MPBST60036381

MPBSF60036381

0.37

0.81

38

153.80

6.055

156.00

6.142

72.55

2.856

30

-

-

MPBST6003830

MPBSF6003830

0.39

0.86

35

-

-

MPBST6003835

MPBSF6003835

0.38

0.84

40

-

MPBSQ6003840

MPBST6003840

MPBSF6003840

0.37

0.83

45

-

-

MPBST6003845

MPBSF6003845

0.36

0.80

50

-

MPBSQ6003850

MPBST6003850

MPBSF6003850

0.35

0.78

-

1

-

MPBST60038254

MPBSF60038254

0.40

0.87

-

1  3/16

-

MPBST60038301

MPBSF60038301

0.39

0.86

-

1 1/4

-

MPBST60038317

MPBST60038317

0.39

0.86

-

1  7/16

-

MPBST60038385

MPBST60038385

0.38

0.84

-

1 1/2

MPBSQ60038381

MPBST60038381

MPBSF60038381

0.38

0.84

注:1.圆孔链轮表示直径,方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓,公制不提供。


型号表示例


MPBST

600

28

25
(1)

(2)

(3)

(4)


(1)注塑分体式圆孔主动轮

(2)链轮系列

(3)齿数:28齿

(4)孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格,确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员




×
