采用玻璃纤维增强塑料树脂制成的惰轮具有高转矩抗力,确保非常精确的齿形和抗磨损性。
塑料材质的惰轮相比钢制材料惰轮,质量更轻(可轻5倍),具有极佳的抗腐蚀性和抗化学侵蚀性。
链轮材质为聚酰胺,有良好的耐热性、耐磨性以及耐化学腐蚀性。
一体化设计使得链轮的尺寸更加小巧,便于安装在空间有限的传动系统中。
齿形精确,可以与链板良好的配合,提供动力,以此准确、迅速输送物品。
根据机械传动系统的设计要求,确定链轮的安装位置。确保链轮的安装位置准确无误,以保证传动的精度和稳定性。
确定链轮安装于轴的方式,熟悉流程,确保链轮固定在轴上,防止送动。
将链板套在链轮上,确保链板的方向正确。链板的方向应与链轮的旋转方向一致,以保证传动的顺畅性。
安装完成后,检查链轮和链板的安装质量。确保链轮安装牢固,链条张紧度适中,传动顺畅无卡顿,确保链轮和链条在同一平面内,避免出现偏斜或跳动等现象。
从动链轮应有张紧装置。
链轮磨损过大时最好及时更换,否则会加剧链板和链轮的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑链轮,以提高其使用寿命。
聚酰胺具有较高的拉伸强度、弯曲强度和压缩强度,可承受较大的载荷,具有良好的韧性和抗冲击性,在受到冲击时不易破裂,耐磨性优异。
具有良好的可加工性,可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件,聚酰胺的流动性较好,可在较低的温度和压力下成型,降低了加工成本。
点击图片放大

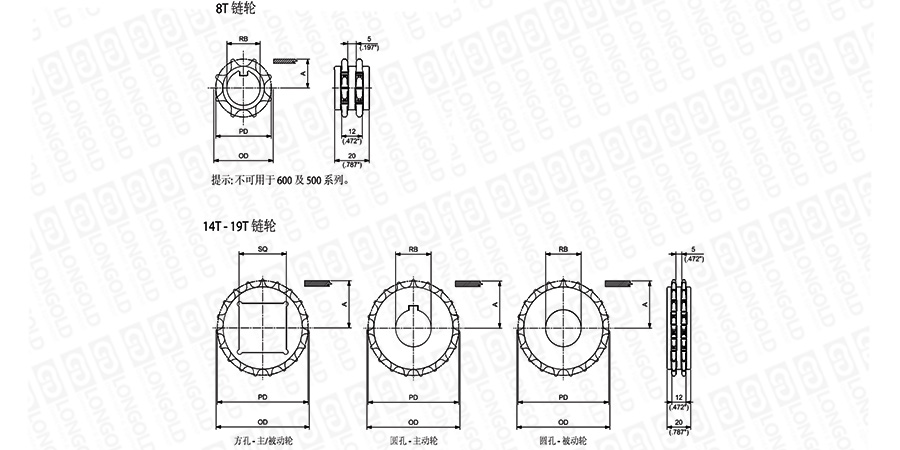

■链轮结构详见如上图
上图为链轮600系列 机加工一体式的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■链轮尺寸表
齿数 |
分度圆
直径
|
齿顶圆
直径
|
垫条
定位
|
孔径* |
型号(方孔)
主/被动轮
|
型号(圆孔) |
重量 |
PDF图纸 |
DXF图纸 |
||||||
PD |
OD |
A |
主动轮 |
被动轮 |
kg |
lbs |
|||||||||
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
SQ |
RB |
||||||
8 |
33.19 |
1.307 |
34.20 |
1.346 |
12.25 |
0.482 |
20.00 |
- |
- |
MPBAT6000820 |
MPBAF6000820 |
0.01 |
0.01 |
||
- |
3/4 |
- |
MPBAT60008190 |
MPBAF60008190 |
0.01 |
0.01 |
|||||||||
14 |
57.07 |
2.274 |
59.00 |
2.323 |
24.18 |
0.952 |
25.00 |
- |
MPBAQ6001425 |
MPBAT6001425 |
MPBAT6001425 |
0.03 |
0.06 |
||
- |
1 |
- |
MPBAT60014254 |
MPBAT60014254 |
0.03 |
0.06 |
|||||||||
19 |
77.15 |
3.037 |
78.80 |
3.102 |
34.20 |
1.346 |
25.00 |
- |
- |
MPBAT6001925 |
MPBAT6001925 |
0.07 |
0.16 |
||
30.00 |
- |
- |
MPBAT6001930 |
MPBAT6001930 |
0.07 |
0.15 |
|||||||||
35.00 |
- |
- |
MPBAT6001935 |
MPBAT6001935 |
0.06 |
0.13 |
|||||||||
40.00 |
- |
MPBAQ6001940 |
MPBAT6001940 |
MPBAT6001940 |
0.05 |
0.12 |
|||||||||
- |
1 |
- |
MPBAT60019254 |
MPBAT60019254 |
0.07 |
0.16 |
|||||||||
- |
1 1/4 |
- |
MPBAT60019317 |
MPBAT60019317 |
0.07 |
0.14 |
|||||||||
- |
1 1/2 |
MPBAQ60019381 |
- |
- |
0.05 |
0.11 |
2.英制圆孔主动轮提供固定螺栓(8T链轮除外),公制不提供。
3.8T链轮不可用于600以及500系列。
MPBAT |
|
600 |
|
08 |
|
20 |
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)机加工一体式圆孔主动轮
(2)链轮系列
(3)齿数:8齿
(4)孔径
