链轮782系列

链轮782系列，注塑分体式是一种在注塑工艺下生产的、采用分体式设计的链轮。该系列链轮适用于：782M/783M/783T/793M/793L/793T系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀锌铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与链板良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度，可承受更大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

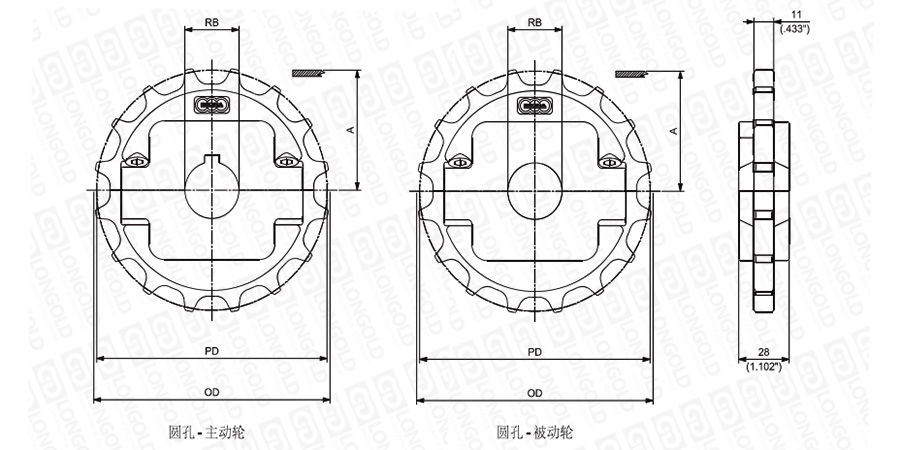

■链轮结构详见如上图

上图为链轮782系列的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

RB

16

130.20

5.126

131.30

5.169

68.40

2.693

25

-

CMT027821625

CMT037821625

0.26

0.58

请咨询

请咨询

30

-

CMT027821630

CMT037821630

0.26

0.57

35

-

CMT027821635

CMT037821635

0.25

0.56

40

-

CMT027821640

CMT037821640

0.24

0.54

45

-

CMT027821645

CMT037821645

0.24

0.52

50

-

CMT027821650

CMT037821650

0.23

0.50

-

1

CMT0278216254

CMT0378216254

0.26

0.58

-

1 3/16

CMT0278216301

CMT0378216301

0.26

0.57

-

1 1/4

CMT0278216317

CMT0378216317

0.26

0.57

1 3/8

CMT0278216349

CMT0378216349

0.25

0.56

-

1 7/16

CMT0278216365

CMT0378216365

0.25

0.55

-

1 1/2

CMT0278216381

CMT0378216381

0.25

0.55

18

146.27

5.759

147.60

5.811

76.50

3.012

25

-

CMT027821825

CMT037821825

0.29

0.63

30

-

CMT027821830

CMT037821830

0.28

0.62

35

-

CMT027821835

CMT037821835

0.28

0.61

40

-

CMT027821840

CMT037821840

0.27

0.59

45

-

CMT027821845

CMT037821845

0.26

0.58

50

-

CMT027821850

CMT037821850

0.25

0.56

-

1

CMT0278218254

CMT0378218254

0.29

0.63

-

1 3/16

CMT0278218301

CMT0378218301

0.28

0.62

-

1 1/4

CMT0278218317

CMT0378218317

0.28

0.62

1 3/8

CMT0278218349

CMT0378218349

0.28

0.61

-

1 7/16

CMT0278218365

CMT0378218365

0.27

0.60

-

1 1/2

CMT0278218381

CMT0378218381

0.27

0.60

19

154.32

6.076

156.30

6.154

80.50

3.169

25

-

CMT027821925

CMT037821925

0.32

0.71

30

-

CMT027821930

CMT037821930

0.31

0.69

35

-

CMT027821935

CMT037821935

0.31

0.68

40

-

CMT027821940

CMT037821940

0.30

0.66

45

-

CMT027821945

CMT037821945

0.29

0.65

50

-

CMT027821950

CMT037821950

0.28

0.63

-

1

CMT0278219254

CMT0378219254

0.32

0.70

-

1 3/16

CMT0278219301

CMT0378219301

0.31

0.69

-

1 1/4

CMT0278219317

CMT0378219317

0.31

0.69

1 3/8

CMT0278219349

CMT0378219349

0.31

0.68

-

1 7/16

CMT0278219365

CMT0378219365

0.31

0.68

-

1 1/2

CMT0278219381

CMT0378219381

0.30

0.67

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CMT02
782
16
25
（1）
（2）
（3）
（4）


（1）注塑分体式圆孔主动轮

（2）链轮系列

（3）齿数：16齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
