1"节距重载网带 HFS USPM系列

1"节距重载网带 HFS USPM系列是重载提升，下降与整包处理（加速，减速与转向）的理想解决方案。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

加强设计的铰链确保在最严苛应用下的高机械强度。圆弧状边缘与无间隙的铰链设计，在产品直行或边缘过渡时，提供出色的产品处理。

边缘加固的底滑动面封闭且面积大：由于网带与垫条间的压强减小，使得耐磨性更高。最大程度上避免生产线上碎屑的产生。

网带可与磁性或勾脚型转弯链板793系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

特殊聚丙烯确保以最佳的耐化学腐蚀性抵挡化学品侵蚀，且具有出众的耐高温能力。

低摩擦系数聚酯树脂结合了良好的机械性能及低摩擦系数，提供更低的摩擦系数以及更好的机械性能。

技术参数

点击图片放大

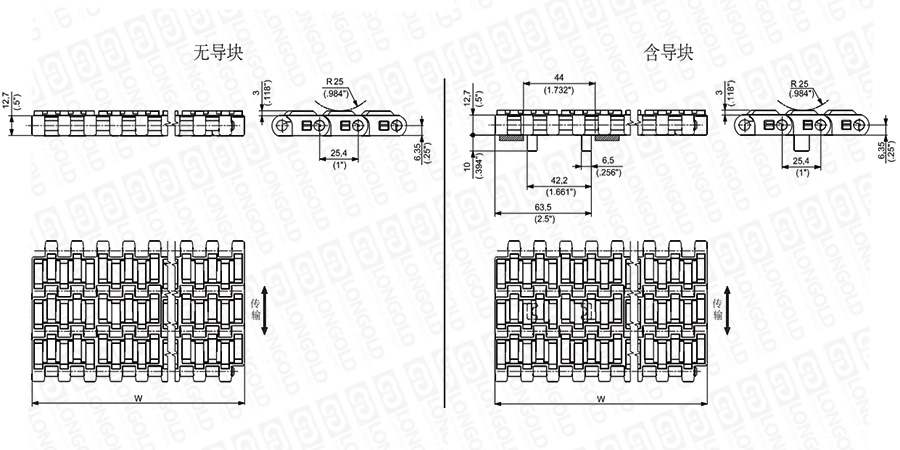

■网带结构详见如上图

上图为1"节距重载网带与链板 HF USPM系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

橡胶

销轴

PDF图纸

DXF图纸

低摩擦系数聚酯树脂

（ULF）

特殊聚丙烯

（PP）

mm

inch

无导块

含导块

无导块

含导块

255

10.04

LDHFSUMULF0255

LDHFSUMG1ULF0255

LDHFSUMPP0255

LDHFSUMG1PP0255

热塑性（TPE）硬度：
55 ShA（ULF）
50 ShA（PP）
POM用于ULF材质
PBT用于PP材质

请咨询

请咨询

340

13.39

LDHFSUMULF0340

LDHFSUMG1ULF0340

LDHFSUMPP0340

LDHFSUMG1PP0340

425

16.73

LDHFSUMULF0425

LDHFSUMG1ULF0425

LDHFSUMPP0425

LDHFSUMG1PP0425

510

20.08

LDHFSUMULF0510

LDHFSUMG1ULF0510

LDHFSUMPP0510

LDHFSUMG1PP0510

595

23.43

LDHFSUMULF0595

LDHFSUMG1ULF0595

LDHFSUMPP0595

LDHFSUMG1PP0595

680

26.77

LDHFSUMULF0680

LDHFSUMG1ULF0680

LDHFSUMPP0680

LDHFSUMG1PP0680

765

30.12

LDHFSUMULF0765

LDHFSUMG1ULF0765

LDHFSUMPP0765

LDHFSUMG1PP0765

850

33.46

LDHFSUMULF0850

LDHFSUMG1ULF0850

LDHFSUMPP0850

LDHFSUMG1PP0850

935

36.81

LDHFSUMULF0935

LDHFSUMG1ULF0935

LDHFSUMPP0935

LDHFSUMG1PP0935

1020

40.16

LDHFSUMULF1020

LDHFSUMG1ULF1020

LDHFSUMPP1020

LDHFSUMG1PP1020

注：

1. 网带宽度：85mm (3.346")或更宽，以85 mm (3.346")递增。

2. 工作负载：(25℃/77°F):35000 N/m(2400lbs/ft) (ULF)18100 N/m(1240lbs/ft) (PP)。

3. 网带重量：14.71kg/m²(3.01lbs/ft²) (ULF)10.38kg/m²(2.13lbs/ft²)  (PP)。


型号表示例


LD
 HFSUM
 G1ULF
 0255

（1）
 （2）
 （3）


（1）系列

（2）含导块低摩擦系数聚酯树脂

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

易拉罐(2-3片)

PET瓶

玻璃瓶

重载1"节距

链板/网带

HFSUSPM系列

包装产品输送

包装产品输送

包装产品输送




×
