1"节距重载网带与链板 LBP USPM系列

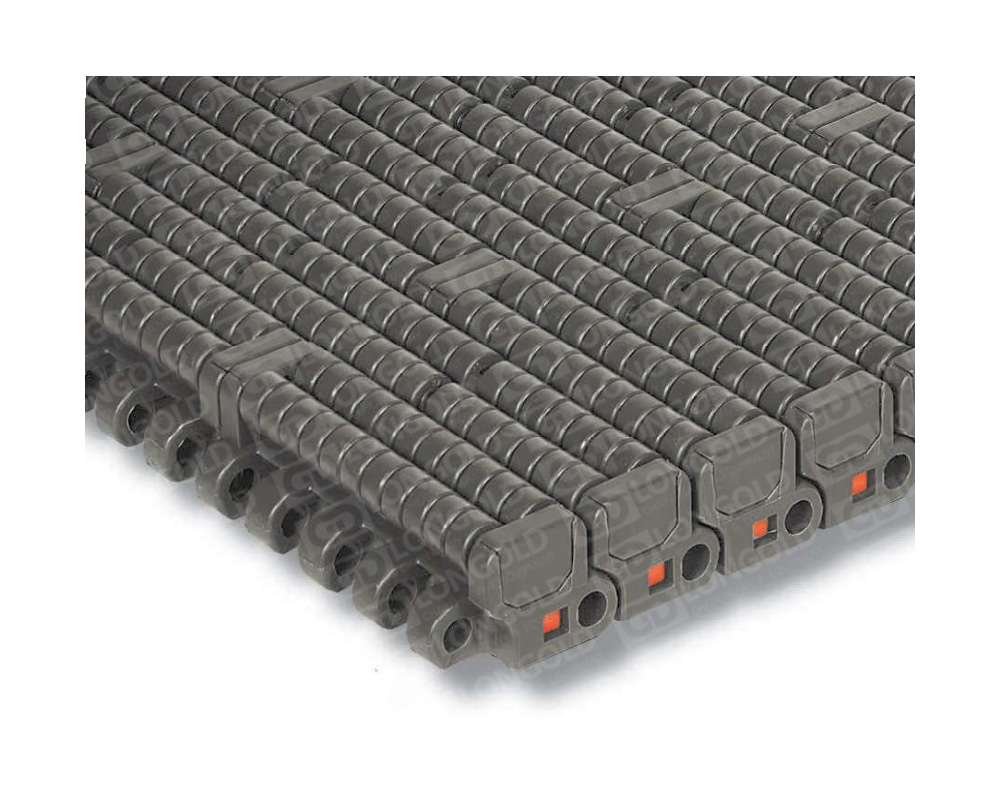

1"节距重载网带与链板 LBP USPM系列，表面均匀分布有滚珠，滚动性极佳，适用于输送线有大量堆积段需求的应用。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

加强设计的铰链确保在最严苛应用下的高机械强度。圆弧状边缘与无间隙的铰链设计，在产品直行或边缘过渡时，提供出色的产品处理。

边缘加固的底滑动面封闭且面积大：由于网带与垫条间的压强减小，使得耐磨性更高。最大程度上避免生产线上碎屑的产生。

网带可与磁性或勾脚型转弯链板793系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。LBP形式（LBP USPM系列与LBP XSPM），配有滚动性极佳的滚珠，在长距离有堆积的输送中，确保包装产品的安全。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能均聚聚甲醛，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

不易变形，能保持较好的形状稳定性，短期耐热，较低的摩擦系数。

技术参数

点击图片放大

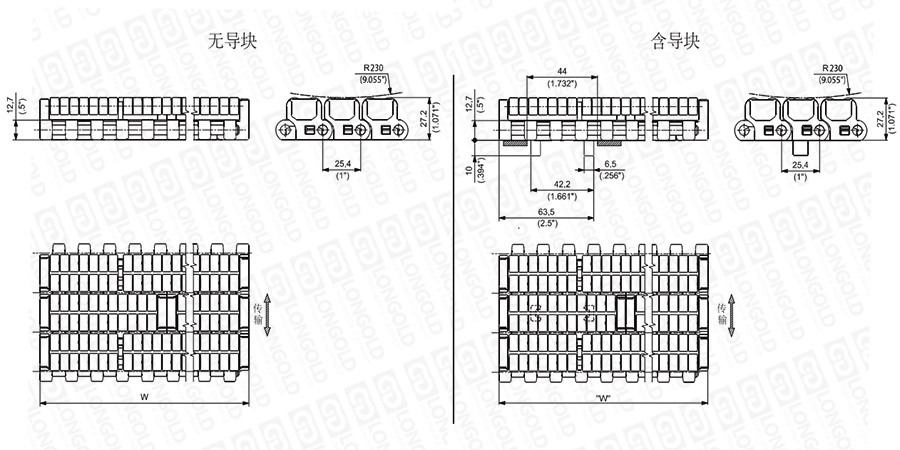

■网带结构详见如上图

上图为1"节距重载网带与链板 LBP USPM系列系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

mm

inch

无导块

含导块

85.0

3.35

LDLBPUSPMUP0085

LDLBPUSPMGUP0085

PBT

请咨询

请咨询

170.0

6.69

LDLBPUSPMUP0170

LDLBPUSPG1MUP0170

255.0

10.04

LDLBPUSPMUP0255

LDLBPUSPG1MUP0255

340.0

13.39

LDLBPUSPMUP0340

LDLBPUSPG1MUP0340

425.0

16.73

LDLBPUSPMUP0425

LDLBPUSPG1MUP0425

510.0

20.08

LDLBPUSPMUP0510

LDLBPUSPG1MUP0510

595.0

23.43

LDLBPUSPMUP0595

LDLBPUSPG1MUP0595

680.0

26.77

LDLBPUSPMUP0680

LDLBPUSPG1MUP0680

765.0

30.12

LDLBPUSPMUP0765

LDLBPUSPG1MUP0765

850.0

33.46

LDLBPUSPMUP0850

LDLBPUSPG1MUP0850

935.0

36.81

LDLBPUSPMUP0935

LDLBPUSPG1MUP0935

1020.0

40.16

LDLBPUSPMUP1020

LDLBPUSPG1MUP1020

注：

1. 网带宽度：85mm (3.346")或更宽，以85 mm (3.346")递增。

2. 工作负载：(25℃/77°F):35000 N/m(2400lbs/ft)。

3. 网带重量：31.11kg/m²(6.37lbs/ft²) (ULF)。


型号表示例


LD
 LBPUSPM
 GUP
 0085

（1）
 （2）
 （3）


（1）系列

（2）含导块高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

易拉罐(2-3片)

PET瓶

玻璃瓶

重载1"节距

链板/网带

LBPUSPM

包装产品输送

包装产品输送

包装产品输送




×
