链轮USP系列 注塑分体式

链轮USP系列 注塑分体式是一种在注塑工艺下生产的、采用分体式设计的链轮。该系列链轮适用于：USPM/USP/LBP USPM/HF USPM/HFS USPM系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为镀镍黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与链板良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度，可承受更大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

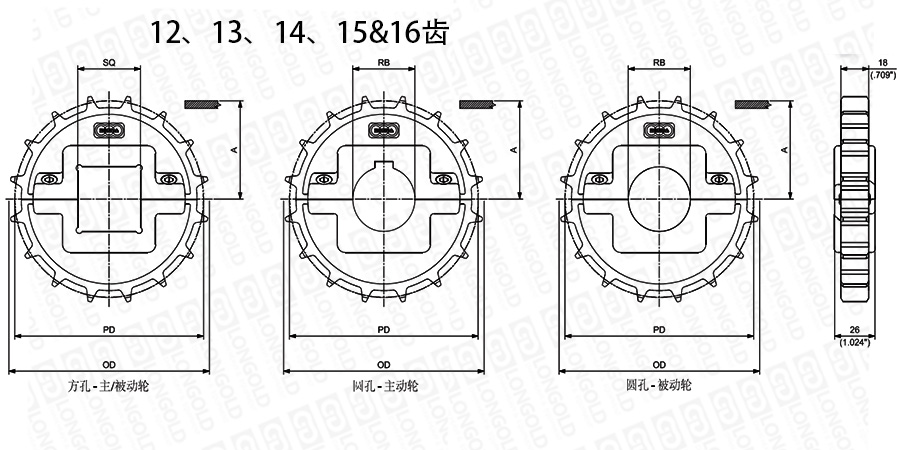

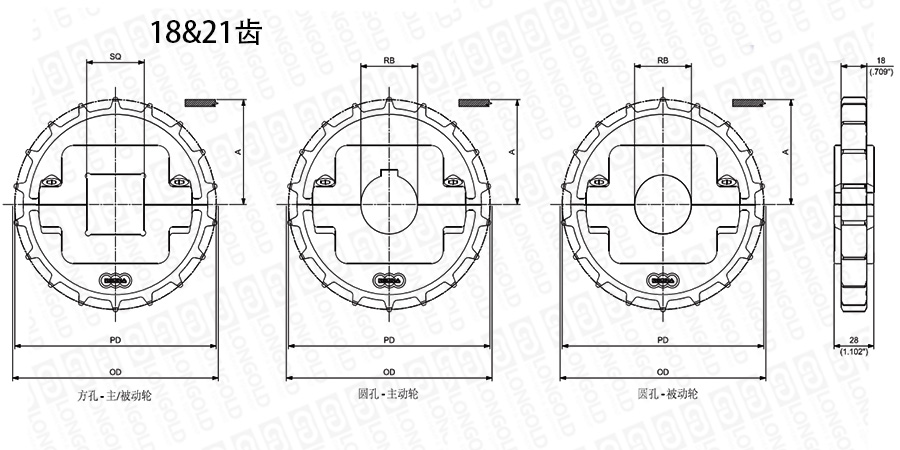

■链轮结构详见如上图

上图为链轮USP系列 注塑分体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（方孔）
主/被动轮

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

12

98.14

3.864

97.00

3.819

42.70

1.681

30

-

-

MPBSTUSP1230

MPBSFUSP1230

0.12

0.27

请咨询

请咨询

35

-

-

MPBSTUSP1235

MPBSFUSP1235

0.12

0.26

40

-

-

MPBSTUSP1240

MPBSFUSP1240

0.11

0.25

-

1

-

MPBSTUSP12254

MPBSFUSP12254

0.13

0.28

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.12

0.27

-

1 1/2

MPBSQUSP12381

-

-

0.11

0.24

13

106.14

4.179

105.50

4.154

46.70

1.839

30

-

-

MPBSTUSP1330

MPBSFUSP1330

0.12

0.26

35

-

-

MPBSTUSP1335

MPBSFUSP1335

0.11

0.25

40

-

-

MPBSTUSP1340

MPBSFUSP1340

0.11

0.24

-

1

-

MPBSTUSP13134

MPBSFUSP13134

0.12

0.27

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.12

0.26

-

1 1/2

MPBSQUSP25381

-

-

0.11

0.24

14

114.15

4.494

113.15

4.455

50.70

1.996

30

-

-

MPBSTUSP1430

MPBSFUSP1430

0.15

0.33

35

-

-

MPBSTUSP1435

MPBSFUSP1435

0.14

0.32

40

-

MPBSQUSP1440

MPBSTUSP1440

MPBSFUSP1440

0.14

0.30

-

1

MPBSQUSP14254

MPBSTUSP14254

MPBSFUSP14254

0.15

0.34

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.15

0.32

-

1 1/2

MPBSQUSP14381

MPBSTUSP14381

MPBSFUSP14381

0.14

0.31

15

122.17

4.810

121.50

4.873

54.70

2.154

30

-

-

MPBSTUSP1530

MPBSFUSP1530

0.19

0.42

35

-

-

MPBSTUSP1535

MPBSFUSP1535

0.18

0.40

40

-

MPBSQUSP1540

MPBSTUSP1540

MPBSFUSP1540

0.18

0.39

-

1

-

MPBSTUSP15154

MPBSFUSP15154

0.19

0.42

-

1 3/16

-

MPBSTUSP15301

MPBSFUSP15301

0.19

0.41

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.19

0.41

-

1 7/16

-

MPBSTUSP15365

MPBSFUSP15365

0.19

0.40

-

1 1/2

MPBSQUSP15381

MPBSTUSP15381

MPBSFUSP15381

0.18

0.40

16

130.19

5.126

129.20

5.087

58.80

2.315

30

-

-

MPBSTUSP1630

MPBSFUSP1630

0.20

0.44

35

-

-

MPBSTUSP1635

MPBSFUSP1635

0.20

0.43

40

-

MPBSQUSP1640

MPBSTUSP1640

MPBSFUSP1640

0.19

0.42

45

-

-

MPBSTUSP1645

MPBSFUSP1645

0.18

0.40

50

-

-

MPBSTUSP1650

MPBSFUSP1650

0.17

0.38

-

1

-

MPBSTUSP16254

MPBSFUSP16254

0.20

0.45

-

1 3/16

-

MPBSTUSP16301

MPBSFUSP16301

0.20

0.44

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.20

0.44

-

1 7/16

-

MPBSTUSP16365

MPBSFUSP16365

0.19

0.43

-

1 1/2

MPBSQUSP16381

MPBSTUSP16381

MPBSFUSP16381

0.19

0.42

18

146.27

5.759

145.00

5.709

66.79

2.629

30

-

-

MPBSTUSP1830

MPBSFUSP1830

0.33

0.73

35

-

-

MPBSTUSP1835

MPBSFUSP1835

0.32

0.71

40

-

MPBSQUSP1840

MPBSTUSP1840

MPBSFUSP1840

0.32

0.70

45

-

-

MPBSTUSP1845

MPBSFUSP1845

0.31

0.68

50

-

MPBSQUSP1850

MPBSTUSP1850

MPBSFUSP1850

0.30

0.66

60

-

MPBSQUSP1860

MPBSTUSP1860

MPBSFUSP1860

0.28

0.61

65

-

MPBSQUSP1865

-

-

0.24

0.52

-

1

-

MPBSTUSP18254

MPBSFUSP18254

0.34

0.74

-

1 3/16

-

MPBSTUSP18301

MPBSFUSP18301

0.33

0.73

-

1 1/4

-

MPBSTUSP18317

MPBSFUSP18317

0.33

0.72

-

1 7/16

-

MPBSTUSP18365

MPBSFUSP18365

0.32

0.71

-

1 1/2

MPBSQUSP18381

MPBSTUSP18381

MPBSFUSP18381

0.32

0.70

-

2

-

MPBSTUSP18508

MPBSFUSP18508

0.30

0.65

21

170.42

6.709

170.00

6.693

78.84

3.104

30

-

-

MPBSTUSP2130

MPBSFUSP2130

0.40

0.88

35

-

-

MPBSTUSP2135

MPBSFUSP2135

0.39

0.86

40

-

MPBSQUSP2140

MPBSTUSP2140

MPBSFUSP2140

0.38

0.85

45

-

-

MPBSTUSP2145

MPBSFUSP2145

0.38

0.83

50

-

MPBSQUSP2150

MPBSTUSP2150

MPBSFUSP2150

0.37

0.81

60

-

MPBSQUSP2160

MPBSTUSP2160

MPBSFUSP2160

0.34

0.76

65

-

MPBSQUSP2165

-

-

0.31

0.67

-

1

-

MPBSTUSP21254

MPBSFUSP21254

0.40

0.89

-

1 3/16

-

MPBSTUSP21301

MPBSFUSP21301

0.40

0.88

-

1 1/4

-

MPBSTUSP21317

MPBSFUSP21317

0.40

0.88

-

1 7/16

-

MPBSTUSP21365

MPBSFUSP21365

0.39

0.86

-

1 1/2

MPBSQUSP21381

MPBSTUSP21381

MPBSFUSP21381

0.39

0.85

-

2

-

MPBSTUSP21508

MPBSFUSP21508

0.36

0.80

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


MPBST
USP
12
30
（1）
（2）
（3）
（4）


（1）注塑分体式圆孔主动轮

（2）链轮系列

（3）齿数：12齿

（4）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
