1"节距重载网带与链板 USP系列

1"节距重载网带与链板 USPM系列具有出色的平整度与制造精度，及低摩擦系数使产品在边缘过渡十分轻松。全封闭表面，即便在与链轮啮合时，模块间也没有缝隙。特别适用于玻璃制品，小体积产品及不稳定的容器（例如PET花瓣底瓶）。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

加强设计的铰链确保在最严苛应用下的高机械强度。圆弧状边缘与无间隙的铰链设计，在产品直行或边缘过渡时，提供出色的产品处理。

边缘加固的底滑动面封闭且面积大：由于网带与垫条间的压强减小，使得耐磨性更高。最大程度上避免生产线上碎屑的产生。

网带可与磁性或勾脚型转弯链板793系列并排使用，保证产品在直行与转弯输送间的顺畅过渡。

在输送机上将两端网带的端部相互靠近。

将网带一侧的销轴插入另一条网带相应的铰链里，请确保铰链位于相应销轴的上方。

在网带下方连接处使用安装销，横穿网带宽度对称的放置销轴。

从边缘开始，把铰链按进所有贯穿网带宽度相应的销轴里，一旦操作完成，请记住检查铰链与销轴是否正确连接。

将安装销垫到被拆分网带的铰链下方。

将螺丝刀插入铰链的空隙处。提示：螺丝刀的规格应按照以上指示。

轻微的撬动螺丝刀以分离销轴与其相应的铰链。

横贯网带宽度重复之前的操作，它将沿着一个横向的方向被拆分。

确保输送网带的安装符合设备要求和制造商的指导，安装时要保证网带的张紧度适中，过松会导致网带打滑、跑偏，影响输送效率；过紧则会增加网带的张力，可能导致网带过早损坏。

在启动输送网带前，检查网带上是否有杂物、油污等，如有应及时清理，以免影响网带的正常运行和产品质量。检查网带的连接件、紧固件是否牢固，托辊是否转动灵活，驱动装置是否正常工作。

定期对输送网带进行清洁，去除网带上的灰尘、油污和残留物料，可以使用专门的清洁工具和清洁剂，避免使用腐蚀性强的化学物质。

对网带的驱动装置、托辊等部件进行定期润滑，以减少摩擦和磨损，延长设备的使用寿命。选择合适的润滑剂，并按照规定的润滑周期进行维护。

高性能特殊均聚聚甲醛树脂，有着较高的强度以及硬度，适用于有低摩擦系数及含尘环境需求的应用。

特殊加强型聚甲醛，新一代材质，可达到更低的摩擦系数和更高的耐磨损性能，在不影响应用效果的前提下，大大的减少润滑剂的使用。

生物型低摩擦热塑性塑料与其它塑料链板相比，在免润滑或基本免润滑条件下可持续提供更低恒定的摩擦系数。

技术参数

点击图片放大

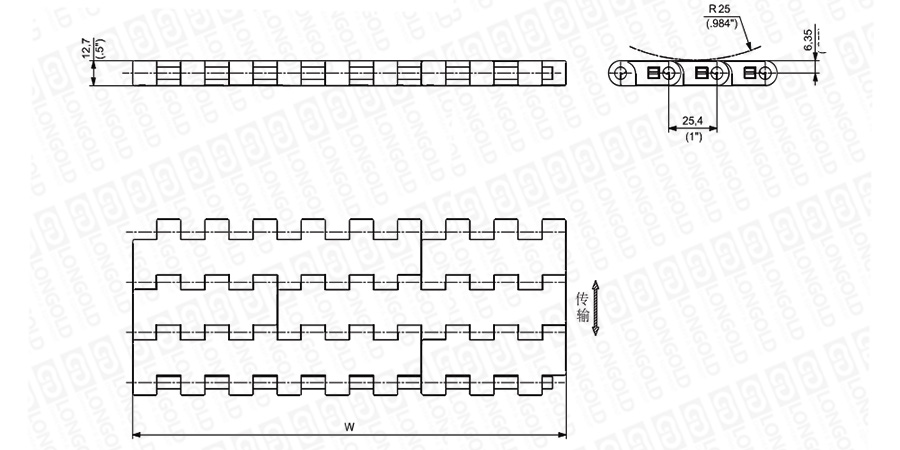

■网带结构详见如上图

上图为1"节距重载网带与链板 USP系列，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■网带尺寸表

宽度

材质模块

销轴

PDF图纸

DXF图纸

高性能均聚聚甲醛

(UP)

特殊加强型聚甲醛（添加凯芙拉）

（D2K）

耐磨加强型聚酰胺

(AR)

mm

inch

型号

型号

型号

152.2

6

LDUSPUP006

LDUSPD2K006

LDUSPAR006

PBT

请咨询

请咨询

228.6

9

LDUSPUP009

LDUSPD2K009

LDUSPAR009

304.8

12

LDUSPUP012

LDUSPD2K012

LDUSPAR012

381.0

15

LDUSPUP015

LDUSPD2K015

LDUSPAR015

457.2

18

LDUSPUP018

LDUSPD2K018

LDUSPAR018

533.4

21

LDUSPUP021

LDUSPD2K021

LDUSPAR021

609.6

24

LDUSPUP024

LDUSPD2K024

LDUSPAR024

685.8

27

LDUSPUP027

LDUSPD2K027

LDUSPAR027

762.0

30

LDUSPUP030

LDUSPD2K030

LDUSPAR030

838.2

33

LDUSPUP033

LDUSPD2K033

LDUSPAR033

914.4

36

LDUSPUP036

LDUSPD2K036

LDUSPAR036

996.6

39

LDUSPUP039

LDUSPD2K039

LDUSPAR039

1066.8

42

LDUSPUP042

LDUSPD2K042

LDUSPAR042

1143.0

45

LDUSPUP045

LDUSPD2K045

LDUSPAR045

1219.2

48

LDUSPUP048

LDUSPD2K048

LDUSPAR048

1295.4

51

LDUSPUP051

LDUSPD2K051

LDUSPAR051

1371.6

54

LDUSPUP054

LDUSPD2K054

LDUSPAR054

1447.8

57

LDUSPUP057

LDUSPD2K057

LDUSPAR057

1524.0

60

LDUSPUP060

LDUSPD2K060

LDUSPAR060

注：

1. 网带宽度：154.2mm (6")或更宽，以76.2mm (3")递增。

2. 工作负载：(25℃/77°F):30000 N/m(2400lbs/ft) (UP) (D2K) (AR)。

3. 网带重量：13.93kg/m²(2.85lbs/ft²) (UP) (D2K)13.40kg/m²(2.74lbs/ft²)  (AR)。


型号表示例


LD
 USP
 UP
 006

（1）
 （2）
 （3）


（1）系列

（2）高性能均聚聚甲醛

（3）宽度尺寸


网带应用


输送产品

食品/饮料/灌装应用

玻璃制造

特殊应用

易拉罐

PET瓶

玻璃瓶

玻璃瓶

烘焙

纸包装/纸板箱

重载1"节距

链板/网带

USP系列

包装产品输送

包装产品输送

卸垛机

差速传输

多道输送

堆积平台

包装机进口

包装产品输送

差速传输

多道输送

堆积平台

码垛机

输送线

输送线





×
