020 - 22197679

链轮3000系列 注塑分体式

链轮3000系列 注塑分体式是一种在注塑工艺下生产的、采用分体式设计的链轮。适用于：3100/3125系列链板与网带。

应用领域

机械工程

食品行业

制糖行业

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为不锈钢。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与链板良好的啮合，提供动力，以此准确、迅速输送物品。

有多个不同齿数链轮提供选择，满足不同的需求。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链板张紧度适中，传动顺畅无卡顿，确保链轮和链板在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧链板和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

链轮材质为加聚甲醛树脂，较好的化学稳定性，在常温下能耐大多数化学药品的腐蚀，具有较高的强度、硬度、刚性和耐磨性，同时还具有较好的韧性和抗冲击性。

技术参数

点击图片放大

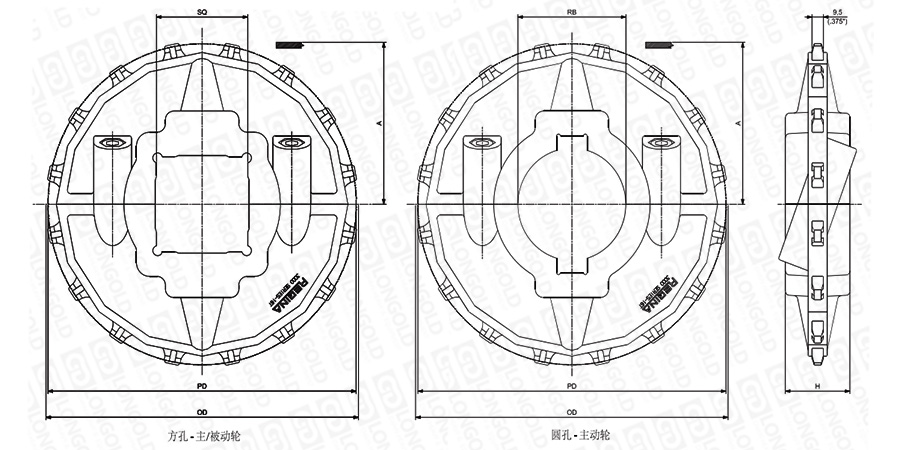

■链轮结构详见如上图

上图为链轮3000系列 注塑分体式的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（圆孔）

轮毂宽度

重量

PDF图纸

DXF图纸

PD

OD

A

主动轮

被动轮

H

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

RB

mm

inch

16

260.40

10.252

261.40

10.252

122.30

4.421

65

-

192000111W

192000109W

54.00

2.216

1.85

4.08

请咨询

请咨询

90

-

192000114W

192000112W

54.00

2.216

1.56

3.44

-

2 1/2

192000105W

192000103W

54.00

2.216

1.86

4.10

-

3 1/2

192000108W

192000106W

54.00

2.216

1.57

3.45

注：圆孔链轮表示直径，方孔链轮表示边长。


型号表示例


192000
111W
（1）
（2）


（1）链轮系列

（2）序号


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
