链轮2556系列 机加工双排分体式

链轮2556系列 机加工双排分体式是一种通过机械加工方式制造的、采用分体式设计的链轮。分为主动轮与被动轮，主动轮负责提供动力，被动轮被主动轮带动，链轮为双排，具有两排并列的轮齿，相比单排链轮，在相同的尺寸下，双排链轮能够提供更大的传动比和承载能力。适用于：2556HTB/2556HTB-SR系列链板与网带。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为加强型聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式链轮设计便于主动轮和从动轮的组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与网带、链板良好的啮合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定链轮安装于轴的方式，熟悉流程，确保链轮固定在轴上，防止送动。

将链板套在链轮上，确保链板的方向正确。链板的方向应与链轮的旋转方向一致，以保证传动的顺畅性。

安装完成后，检查链轮和链板的安装质量。确保链轮安装牢固，链条张紧度适中，传动顺畅无卡顿，确保链轮和链条在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

链轮磨损过大时最好及时更换，否则会加剧网带和链轮的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑链轮，以提高其使用寿命。

加强型聚酰胺比普通的聚酰胺具有更高的拉伸强度、弯曲强度和压缩强度，可承受更大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

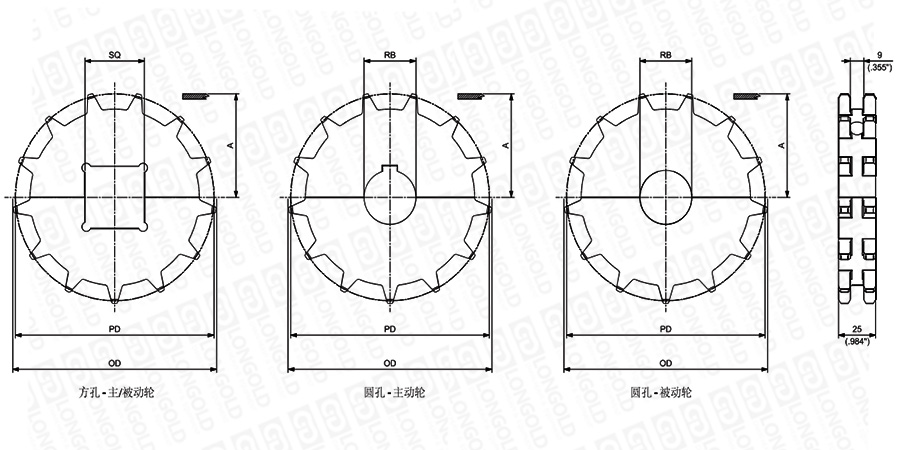

■链轮结构详见如上图

上图为链轮2556系列 机加工双排分体式的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

分度圆
直径
齿顶圆
直径
垫条
定位

孔径*

型号（方孔）

型号（圆孔）

重量

PDF图纸

DXF图纸

PD

OD

A

主/被动轮

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

mm

inch

mm

inch

SQ

RB

10

102.75

4.045

106.50

4.193

45.03

1.773

30

-

-

MPBAST255510D30

MPBASF255510D30


0.18

0.40

请咨询

请咨询

35

-

-

MPBAST255510D35

MPBASF255510D35

0.17

0.37

40

-

MPBASQ255510D40

MPBAST255510D40

MPBASF255510D40

0.16

0.35

-

1

-

MPBAST255510D254

MPBASF255510D254

0.19

0.42

-

1 1/4

-

MPBAST255510D317

MPBASF255510D317

0.18

0.40

-

1 1/2

MPBASQ255510D381

MPBAST255510D381

MPBASF255510D381

0.17

0.37

13

132.67

5.223

137.50

5.413

59.99

2.362

30

-

-

MPBAST255513D30

MPBASF255513D30

0.30

0.66

35

-

-

MPBAST255513D35

MPBASF255513D35

0.29

0.64

40

-

MPBASQ255513D40

MPBAST255513D40

MPBASF255513D40

0.28

0.62

-

1

-

MPBAST255513D254

MPBASF255513D254

0.30

0.67

-

1 1/4

-

MPBAST255513D317

MPBASF255513D317

0.30

0.65

-

1 1/2

MPBASQ255513D381

MPBAST255513D381

MPBASF255513D381

0.29

0.63

15

152.71

6.012

158.00

6.220

70.01

2.756

30

-

-

MPBAST255515D30

MPBASF255515D30

0.41

0.91

35

-

-

MPBAST255515D35

MPBASF255515D35

0.41

0.89

40

-

MPBASQ255515D40

MPBAST255515D40

MPBASF255515D40

0.40

0.88

-

1

-

MPBAST255515D254

MPBASF255515D254

0.42

0.92

-

1 1/4

-

MPBAST255515D317

MPBASF255515D317

0.41

0.91

-

1 1/2

MPBASQ255515D381

MPBAST255515D381

MPBASF255515D381

0.40

0.88

16

162.75

6.407

168.00

6.614

75.03

2.954

30

-

-

MPBAST255516D30

MPBASF255516D30

0.48

1.05

35

-

-

MPBAST255516D35

MPBASF255516D35

0.47

1.04

40

-

MPBASQ255516D40

MPBAST255516D40

MPBASF255516D40

0.46

1.02

-

1

-

MPBAST255516D254

MPBASF255516D254

0.48

1.07

-

1 1/4

-

MPBAST255516D317

MPBASF255516D317

0.48

1.05

-

1 1/2

MPBASQ255516D381

MPBAST255516D381

MPBASF255516D381

0.47

1.03

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


MPBAST
 2555
10
 D
 30
（1）
 （2）
（3）
 （4）
 （5）


（1）机加工一体式圆孔主动轮

（2）链轮系列

（3）齿数：10齿

（4）双排

（5）孔径


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
