链轮2556系列 机加工分体式托轮

链轮2556系列 机加工分体式托轮是一种通过机械加工方式制造的、采用分体式设计的托轮。只适用于2556HTB-SR网带，用来支撑内侧模块。需要两个托轮来用于主动轴与被动轴。

应用领域

食品行业

制糖行业

包装行业

造纸行业

医疗行业

散物料业

产品手册索取



产品特点

采用玻璃纤维增强塑料树脂制成的链轮具有高转矩抗力，确保非常精确的齿形和抗磨损性。

塑料材质的链轮相比钢制材料链轮，质量更轻（可轻5倍），具有极佳的抗腐蚀性和抗化学侵蚀性。

链轮材质为聚酰胺，所有的连接螺栓都由不锈钢制成，螺母材质为黄铜。

分体式托轮设计便组装和拆卸，无需拆装滚轴，减少安装和维修成本。

齿形精确，可以与网带、链板良好的啮合，提供动力，以此准确、迅速输送物品。

根据机械传动系统的设计要求，确定链轮的安装位置。确保链轮的安装位置准确无误，以保证传动的精度和稳定性。

确定托轮安装于轴的方式，熟悉流程，确保托轮固定在轴上，防止送动。

安装完成后，检查托轮和链板的安装质量。确保链轮安装牢固，链板张紧度适中，传动顺畅无卡顿，确保托轮和链板在同一平面内，避免出现偏斜或跳动等现象。

从动链轮应有张紧装置。

托轮磨损过大时最好及时更换，否则会加剧网带和托轮的磨损。

要定期地清洁及润滑链轮，以提高其使用寿命。

聚酰胺具有较高的拉伸强度、弯曲强度和压缩强度，可承受较大的载荷，具有良好的韧性和抗冲击性，在受到冲击时不易破裂，耐磨性优异。

具有良好的可加工性，可采用注塑、挤出、吹塑等多种加工方法制造各种形状的零部件，聚酰胺的流动性较好，可在较低的温度和压力下成型，降低了加工成本。

技术参数

点击图片放大

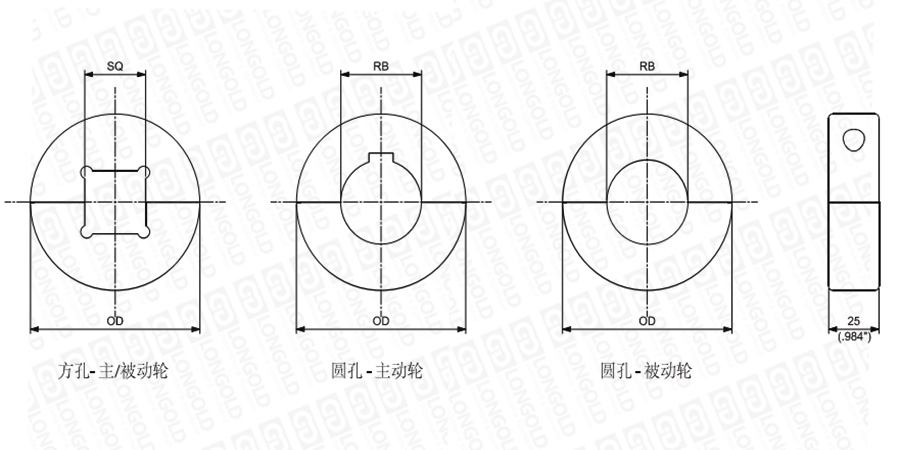

■链轮结构详见如上图

上图为链轮2556系列 机加工分体式托轮的结构图，图纸中已标明部分尺寸。

可根据客户的需求，定制网带的材质以及宽度，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

齿顶圆
直径

孔径*

型号（方孔）

型号（圆孔）

重量

PDF图纸

DXF图纸

OD

主/被动轮

主动轮

被动轮

kg

lbs

mm

inch

mm

inch

SQ

RB

8

63

2.480

30

-

-

CC255001

CC255029

0.08

0.18

请咨询

请咨询

35

-

-

CC255002

CC255030

0.07

0.16

-

1

-

CC255003

CC255031

0.09

0.19

-

1 1/4

-

CC255004

CC255032

0.08

0.17

10

84

3.307

30

-

-

CC255005

CC255033

0.16

0.35

35

-

-

CC255006

CC255034

0.15

0.34

40

-

CC255057

CC255007

CC255035

0.14

0.32

-

1

-

CC255008

CC255036

0.17

0.37

-

1 1/4

-

CC255009

CC255037

0.16

0.35

-

1 1/2

CC255058

CC255010

CC255038

0.15

0.33

13

115

4.528

30

-

-

CC255011

CC255039

0.30

0.66

35

-

-

CC255012

CC255040

0.29

0.64

40

-

CC255059

CC255013

CC255041

0.28

0.62

-

1

-

CC255014

CC255042

0.30

0.67

-

1 1/4

-

CC255015

CC255043

0.30

0.65

-

1 1/2

CC255060

CC255016

CC255044

0.29

0.63

15

135

5.315

30

-

-

CC255017

CC255045

0.41

0.91

35

-

-

CC255018

CC255046

0.41

0.89

40

-

CC255061

CC255019

CC255047

0.40

0.88

-

1

-

CC255020

CC255048

0.42

0.92

-

1 1/4

-

CC255021

CC255049

0.41

0.91

-

1 1/2

CC255062

CC255022

CC255050

0.40

0.88

16

145

5.709

30

-

-

CC255023

CC255051

0.48

1.05

35

-

-

CC255024

CC255052

0.47

1.03

40

-

CC255063

CC255025

CC255053

0.46

1.01

-

1

-

CC255026

CC255054

0.48

1.06

-

1 1/4

-

CC255027

CC255055

0.47

1.04

-

1 1/2

CC255061

CC255028

CC255056

0.46

1.02

注：

1.圆孔链轮表示直径，方孔链轮表示边长。

2.英制圆孔主动轮提供固定螺栓，公制不提供。


型号表示例


CC
255
001
（1）
（2）
（3）


（1）机加工分体式托轮

（2）链轮系列

（3）序号


订购方法

订购链轮时的注意事项

必须确认链板的规格，确认链板的宽度、导块厚度、导块内宽等尺寸。

请把链轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
